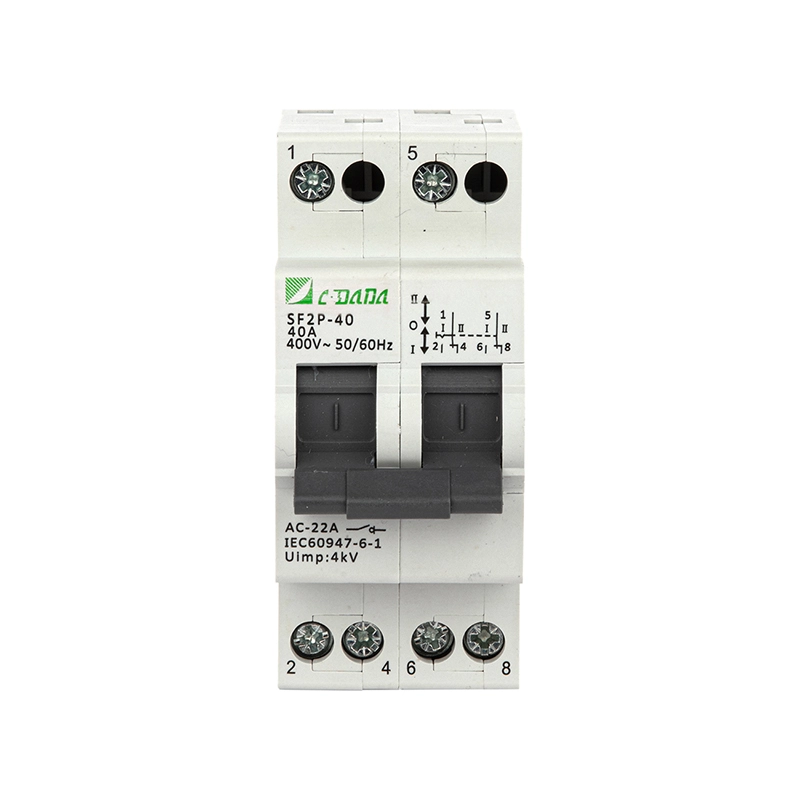

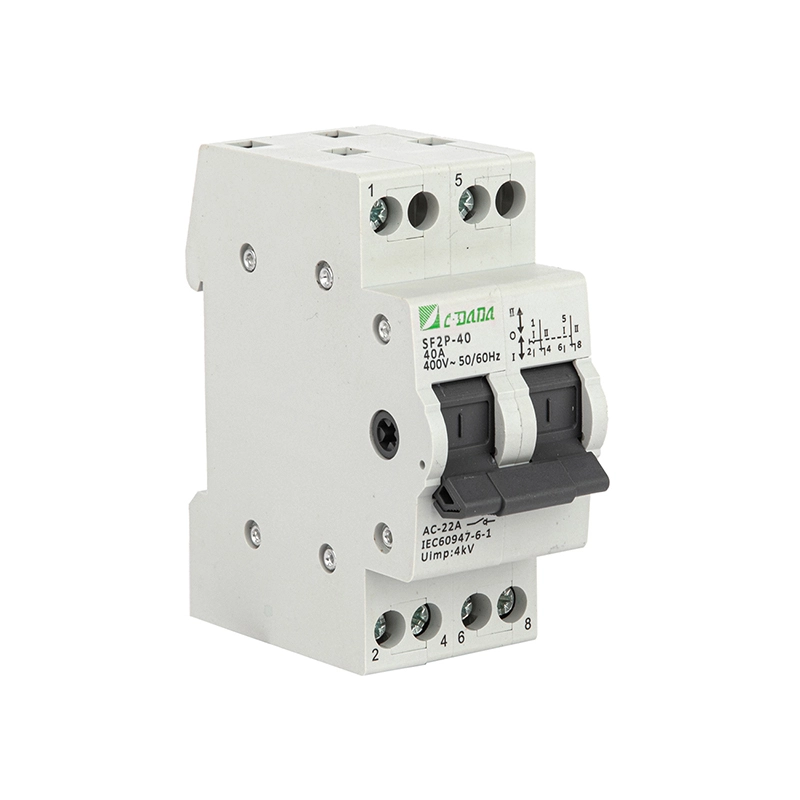

2P ປ່ຽນສະວິດ

ຮັບປະກັນການສະຫຼັບແຫຼ່ງພະລັງງານທີ່ປອດໄພ ແລະເຊື່ອຖືໄດ້ດ້ວຍ CDADA SF Series 2P Changeover Switch, ມັນເຫມາະສົມສໍາລັບການປ່ຽນວົງຈອນທີ່ສໍາຄັນໃນການນໍາໃຊ້ທີ່ຢູ່ອາໄສ, ການຄ້າ, ແລະອຸດສາຫະກໍາແສງສະຫວ່າງ. ສະຫຼັບການປ່ຽນແປງຈຸລະພາກທີ່ຕິດຢູ່ DIN-rail ນີ້ຮອງຮັບແຫຼ່ງພະລັງງານສອງອັນ ຫຼືການໂຫຼດທີ່ມີການເຄື່ອນໄຫວ 3 ຕຳແໜ່ງທີ່ຊັດເຈນ: I -OFF-II, ເຮັດໃຫ້ການຫັນປ່ຽນລະຫວ່າງສາຍຫຼັກ/ຕາຂ່າຍໄຟຟ້າ ແລະອຸປະກອນສຳຮອງ/ເຄື່ອງກໍາເນີດໄຟຟ້າ, ການຄວບຄຸມການສົ່ງຕໍ່/ປີ້ນກັບມໍເຕີ ຫຼືວົງຈອນຕິດຕາມໄລຍະ/ແຮງດັນ.

ໃຫ້ຄະແນນສໍາລັບ AC 50/60Hz, 230–400V, ແລະປະຈຸບັນຈາກ 16A ຫາ 125A, ສະຫຼັບການປ່ຽນແປງ CDADA 2P ປະຕິບັດຕາມມາດຕະຖານ IEC 60947-3 ແລະ EN 60947-3. ປະກອບດ້ວຍຕົວຊີ້ບອກຕໍາແຫນ່ງເປີດ / ປິດ, ຕິດຕໍ່ພົວພັນການນໍາສູງ, ແລະກົນໄກການເຮັດໃຫ້ / ພັກຜ່ອນໄວທີ່ມີພາກຮຽນ spring, ມັນຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າພາຍໃຕ້ການດໍາເນີນການຄູ່ມືເລື້ອຍໆ. ຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງແບບໂມດູນຄຽງຄູ່ກັບ MCBs ແລະ contactors, ມັນເຫມາະສົມສໍາລັບກະດານແຈກຢາຍຢູ່ໃນອາຄານ, ຫ້ອງສູບ, ຕູ້ໂທລະຄົມ, ແລະລະບົບໄຟສຸກເສີນ.

ຂໍ້ມູນຈໍາເພາະ

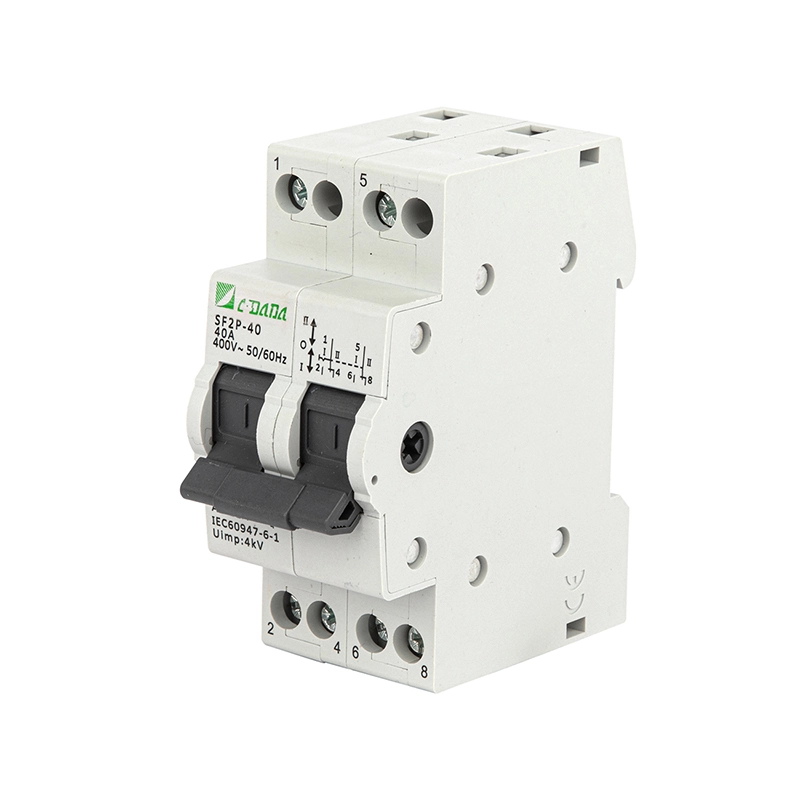

ຊຸດ: SF Series 2P Manual Changeover Switch

ຍີ່ຫໍ້: CDADA | ຜູ້ຜະລິດ: Shanghai DADA Electric CO., LTD

Poles: 2P (Dual Pole) — ມີຢູ່ໃນ variants 1P ຫາ 4P

ປະ​ຈຸ​ບັນ​ການ​ຈັດ​ອັນ​ດັບ​: 16A – 125A (derate to 80​% ຂ້າງ​ເທິງ 40°C ambient​)

ແຮງດັນໄຟຟ້າຈັດອັນດັບ: 230/400V AC, 50/60Hz

ແຮງດັນສນວນ (Ui): 500V

ປະເພດການນໍາໃຊ້: AC-22A (ການໂຫຼດຕ້ານທານປະສົມ & inductive)

Short-Time Withstand Current (Icw): 12×Ie ສໍາລັບ 1s

ຄວາມອາດສາມາດ: 20×Ie, t=0.1s

ຊີວິດກົນຈັກ: 8,500 ການດໍາເນີນງານ

ຊີວິດໄຟຟ້າ: 1,500 ການດໍາເນີນງານ (ພາຍໃຕ້ການໂຫຼດ)

ລະດັບມົນລະພິດ: II

ການຕິດຕັ້ງ: ມາດຕະຖານ TH35 DIN rail

ການ​ປະ​ຕິ​ບັດ​: ຄູ່​ມື 3 ຕໍາ​ແຫນ່ງ (I – O – II​)

ຕົວຊີ້ວັດ: ເບິ່ງເຫັນຕໍາແຫນ່ງເປີດ / ປິດໂດຍຜ່ານການຈັດຕໍາແຫນ່ງຈັບ

Terminals: ການເຊື່ອມຕໍ່ສາຍ ຫຼື busbar

Tightening Torque:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

ຫມາຍເຫດດ້ານຄວາມປອດໄພ: ບໍ່ມີຫ້ອງດັບໄຟ arc → ຕ້ອງໃຊ້ກັບຟິວສາຍຕົ້ນ/MCBs ເພື່ອປ້ອງກັນການເກີດໄຟຟ້າລັດວົງຈອນ.

ເອກະສານຂໍ້ມູນດ້ານວິຊາການ

ເປັນຫຍັງຕ້ອງເລືອກ CDADA 2P Changeover Switch?

★ ການແຍກ 3 ຕຳແໜ່ງທີ່ປອດໄພ

ຕຳແໜ່ງ True OFF (O) ຕັດການເຊື່ອມຕໍ່ທັງສອງແຫຼ່ງ - ສຳຄັນຕໍ່ການບຳລຸງຮັກສາ ແລະ ຄວາມປອດໄພໃນການຕ້ານການຟີດ.

★ DIN-Rail Modular ການອອກແບບ

ການຕິດຕັ້ງພາຍໃນວິນາທີພ້ອມກັບ MCBs—ຊ່ວຍປະຫຍັດພື້ນທີ່ ແລະເຮັດໃຫ້ການວາງແຜງຢູ່ໃນອາຄານອັດສະລິຍະ ຫຼືແຜ່ນປິດ OEM ງ່າຍຂຶ້ນ.

★ຕິດຕໍ່ພົວພັນທີ່ເຊື່ອຖືໄດ້ສູງ

ເລຂາຄະນິດການຕິດຕໍ່ແບບເຄື່ອນໄຫວແບບຄົງທີ່ທີ່ຖືກປັບປຸງໃຫ້ດີທີ່ສຸດຮັບປະກັນຄວາມຕ້ານທານຕ່ໍາແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ.

★ການປະຕິບັດຕາມທົ່ວໂລກ

ໄດ້ຮັບການຮັບຮອງຈາກ IEC 60947-3 ທີ່ຍອມຮັບໃນເອີຣົບ, ອາຊີ, ອາຟຣິກາ, ແລະອາເມລິກາລາຕິນ.

★ການດໍາເນີນງານທີ່ປອດໄພຂອງຜູ້ໃຊ້

ກົນໄກການຊ່ວຍເຫຼືອພາກຮຽນ spring ປ້ອງກັນການມີສ່ວນພົວພັນບາງສ່ວນ; ໂຕຈັບແບບຂະຫຍາຍເປັນທາງເລືອກສຳລັບລຸ້ນ 63A+.

★ຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ

ຈາກການໂອນເຄື່ອງກໍາເນີດໄປສູ່ການປີ້ນກັບທິດທາງມໍເຕີ—ຫນຶ່ງສະວິດ, ຫຼາຍຫນ້າທີ່.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ລະບົບພະລັງງານສຳຮອງ: ສະຫຼັບລະຫວ່າງເຄື່ອງໃຊ້ໄຟຟ້າ ແລະເຄື່ອງປັ່ນໄຟ

ການຄວບຄຸມມໍເຕີ: ການຫມຸນໄປຂ້າງຫນ້າ / ປີ້ນຂອງປັ໊ມຂະຫນາດນ້ອຍຫຼືພັດລົມ

ວົງຈອນການວັດແທກ: ການເລືອກແຮງດັນ/ເຟສໃນແຜງວັດແທກ

ການກໍ່ສ້າງອັດຕະໂນມັດ: ການສະຫຼັບຫນ່ວຍບໍລິການ HVAC ສອງ, ການຍົກຍ້າຍແສງສະຫວ່າງສຸກເສີນ

Telecom & Data Centers: ການຄັດເລືອກແຫຼ່ງ PSU ຊໍ້າຊ້ອນ

ກ່ຽວກັບ CDADA

★ ຂໍ້ໄດ້ປຽບຫຼັກຂອງພວກເຮົາແມ່ນ:

1) ສໍາເລັດການຢັ້ງຢືນສາກົນ,

2​) ຄວາມ​ສາ​ມາດ OEM / ODM ທີ່​ເຂັ້ມ​ແຂງ​,

3​) ອັດ​ຕາ​ສ່ວນ​ການ​ປະ​ຕິ​ບັດ​ຄ່າ​ໃຊ້​ຈ່າຍ​ສູງ​,

4) ຄວາມສາມາດໃນການຜະລິດຂະຫນາດໃຫຍ່ທີ່ເຊື່ອຖືໄດ້,

5) ປະສົບການການສົ່ງອອກຢ່າງກວ້າງຂວາງ.

★ ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ຖືກສົ່ງອອກຢ່າງສໍາເລັດຜົນໄປຍັງອາຊີຕາເວັນອອກສຽງໃຕ້, ຕາເວັນອອກກາງ, ອາເມລິກາໃຕ້, ອາຟຣິກາ, ເອີຣົບ, ແລະບັນດາປະເທດ CIS, ດ້ວຍຈຸດສຸມທີ່ເຂັ້ມແຂງກ່ຽວກັບຕະຫຼາດ Belt and Road.

★ ພວກເຮົາລົງທຶນຢ່າງຕໍ່ເນື່ອງໃນ R&D, ຕິດຕາມມາດຕະຖານທົ່ວໂລກ ແລະທ່າອ່ຽງຂອງຕະຫຼາດ, ແລະຮ່ວມມືກັບຜູ້ຊ່ຽວຊານດ້ານອຸດສາຫະກໍາເພື່ອຍົກລະດັບຜະລິດຕະພັນຂອງພວກເຮົາ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ຂ້ອຍສາມາດປ່ຽນພາຍໃຕ້ການໂຫຼດໄດ້ບໍ?

A1: ບໍ່ແນະນໍາ. SF series 2P Changeover Switch ບໍ່ມີຫ້ອງດັບໄຟ arc. ສະເຫມີ de-energize ວົງຈອນກ່ອນທີ່ຈະສະຫຼັບ, ຫຼືໃຊ້ພຽງແຕ່ສໍາລັບການຍົກຍ້າຍທີ່ບໍ່ມີການໂຫຼດ (ເຊັ່ນ: ຫນ້າທີ່ isolator). ສໍາລັບການສະຫຼັບການໂຫຼດສົດ, ພິຈາລະນາ ATS motorized ຫຼື disconnectors switched fused.

ຄໍາຖາມທີ 2: ເປັນຫຍັງຈຶ່ງມີຕໍາແໜ່ງ “O” (OFF)?

A2: ຕໍາແຫນ່ງ OFF ສູນກາງຮັບປະກັນການໂດດດ່ຽວຢ່າງສົມບູນຈາກທັງສອງແຫຼ່ງພະລັງງານ - ທີ່ຈໍາເປັນສໍາລັບຄວາມປອດໄພໃນການບໍາລຸງຮັກສາແລະປ້ອງກັນບໍ່ໃຫ້ backfeed ເຂົ້າໄປໃນເຄື່ອງກໍາເນີດໄຟຟ້າຫຼື inverters.

Q3: ຂ້ອຍຕ້ອງການຟິວກັບສະວິດນີ້ບໍ?

A3: ແມ່ນແລ້ວ. ເນື່ອງຈາກມັນບໍ່ສາມາດລົບກວນກະແສຄວາມຜິດໄດ້, ຈົ່ງຈັບຄູ່ມັນກັບຟິວສາຍຕົ້ນ ຫຼື MCBs ສະເໝີສຳລັບກະແສວົງຈອນສັ້ນຂອງລະບົບຂອງເຈົ້າ.

Q4: ມັນສາມາດຄວບຄຸມທິດທາງມໍເຕີໄດ້ບໍ?

A4: ແມ່ນແລ້ວ—ສຳລັບມໍເຕີຂະໜາດນ້ອຍ, ສະວິດ 2P ສາມາດປີ້ນກັບລໍາດັບໄລຍະເມື່ອມີສາຍຢ່າງຖືກຕ້ອງ. ໃຫ້ແນ່ໃຈວ່າມໍເຕີຢຸດແລະ de-energized ກ່ອນທີ່ຈະປ່ຽນທິດທາງ.

Q5: ເປັນຫຍັງເລືອກ CDADA ຫຼາຍກວ່າຍີ່ຫໍ້ອື່ນໆ?

A5: CDADA ສະເໜີໃຫ້:

● ການ​ຕິດ​ຂັດ​ກົນ​ຈັກ 3 ຕໍາ​ແຫນ່ງ​ແທ້ (ບໍ່​ມີ​ສະ​ຖາ​ນະ​ທີ່​ເລື່ອນ​ໄດ້​)

● DIN-rail ເຂົ້າກັນໄດ້ກັບມາດຕະຖານກະດານທົ່ວໂລກ

● ການຊີ້ບອກສາຍຕາທີ່ຊັດເຈນຂອງຕໍາແໜ່ງສະຫຼັບ

● ກົນໄກຂອງພາກຮຽນ spring ທີ່ເຂັ້ມແຂງສໍາລັບຄວາມກົດດັນຕິດຕໍ່ທີ່ເຊື່ອຖືໄດ້

● ລາຄາທີ່ແຂ່ງຂັນດ້ວຍການຢັ້ງຢືນ IEC ເຕັມຮູບແບບ ແລະການສະຫນັບສະຫນູນດ້ານວິຊາການ
