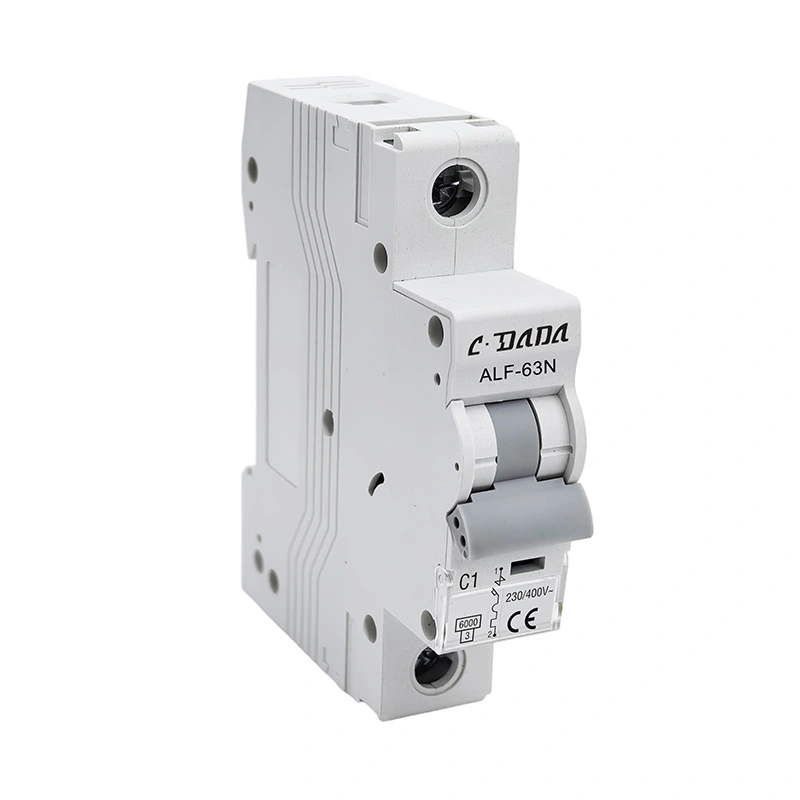

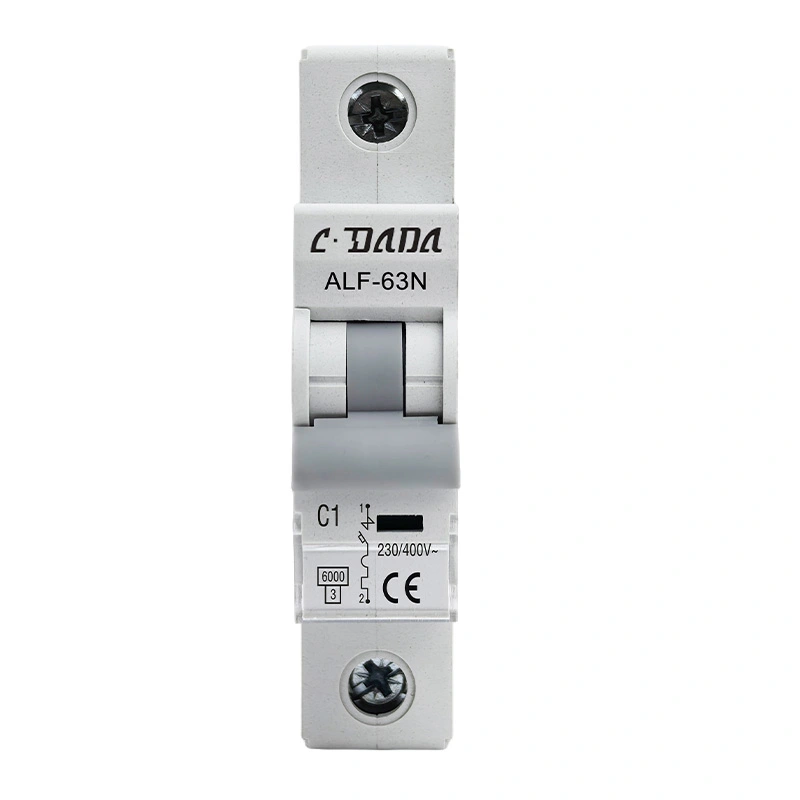

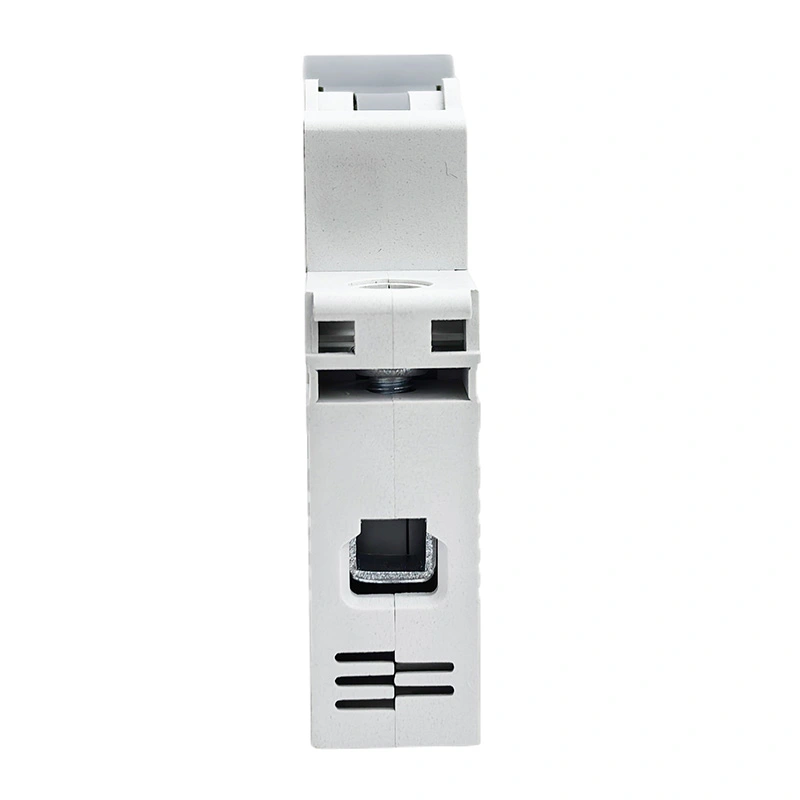

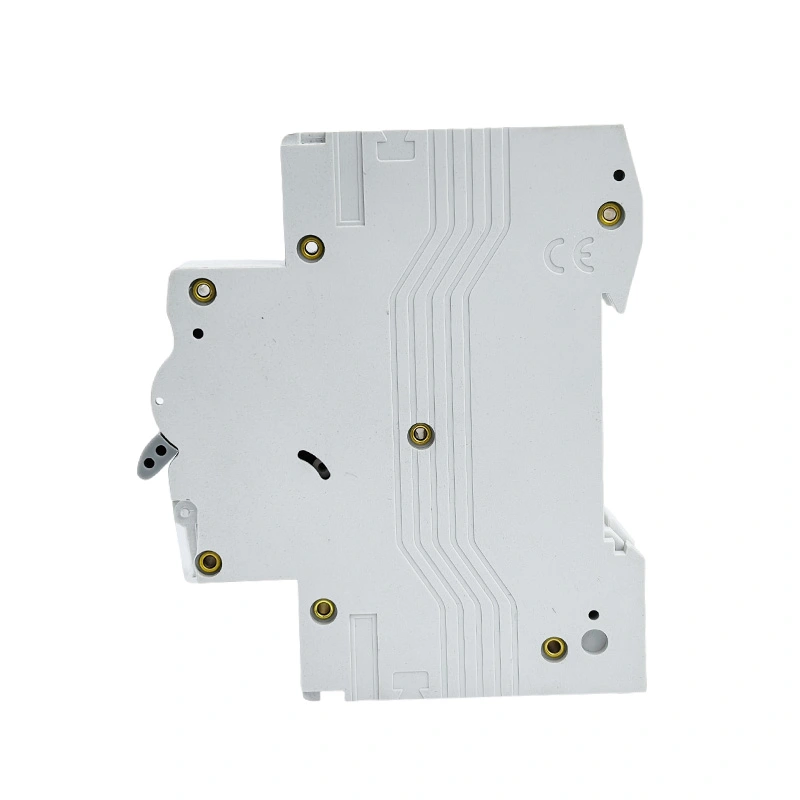

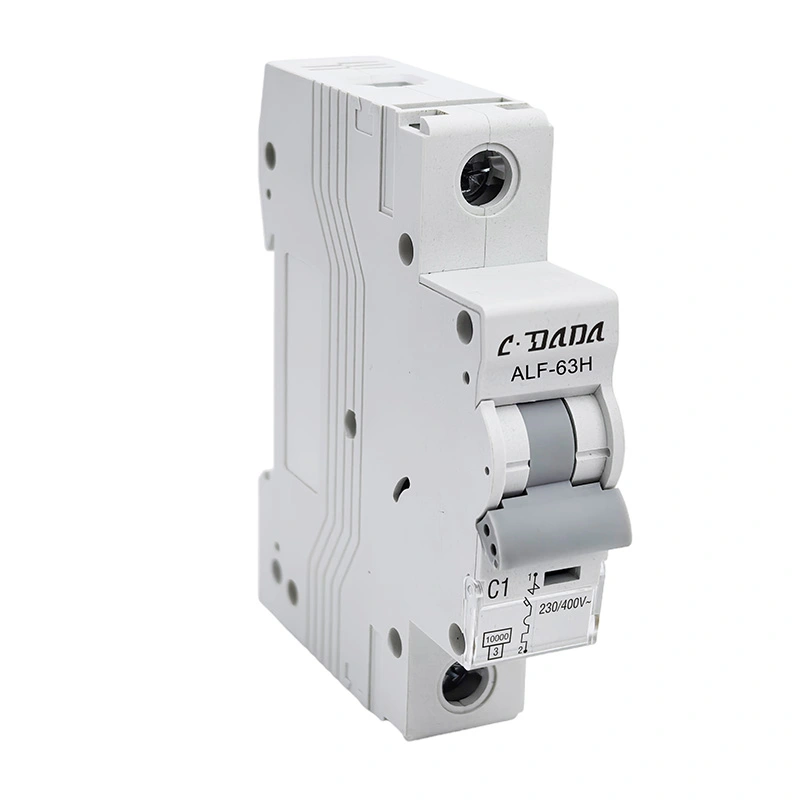

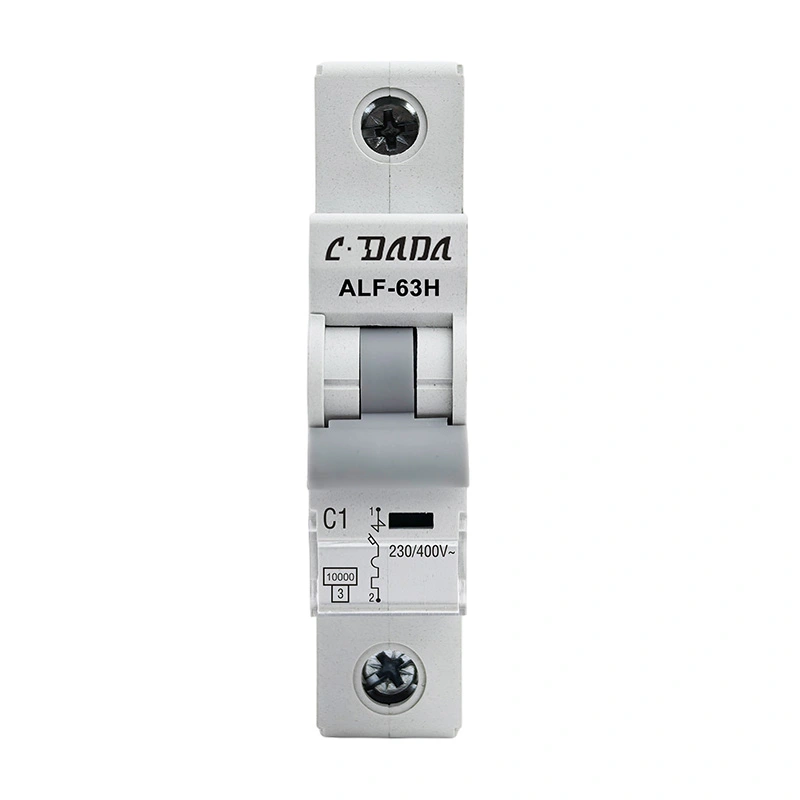

ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ 6KA 10kA

ALF-63N/H series high breaker 6KA 10kA Miniature Circuit Breaker (MCB), ສອດຄ່ອງກັບມາດຕະຖານ IEC60898, MCB ມີລັກສະນະປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້, ຫນ້າທີ່ປ້ອງກັນທີ່ຊັດເຈນ, ເວລາປ່ອຍສັ້ນ, ແລະຄວາມສາມາດໃນການພັກຜ່ອນສູງ, ປະລິມານຂະຫນາດນ້ອຍເຊັ່ນດຽວກັນ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນແລະ overload ຂອງ contactors, switchgear, ແລະອຸປະກອນໄຟຟ້າ.

ຕິດຕໍ່ CDADA ແລະເລືອກພວກເຮົາເປັນຜູ້ຜະລິດຂອງທ່ານ, ພວກເຮົາສາມາດສະຫນອງການບໍລິການ OEM / ODM.

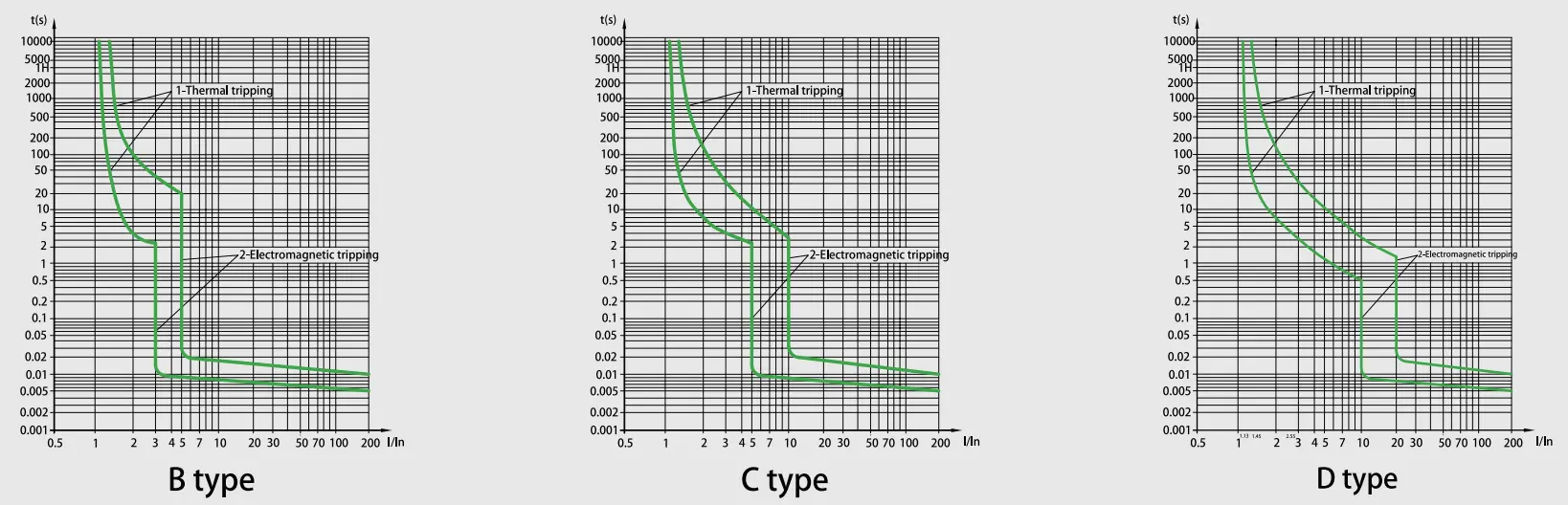

ເສັ້ນໂຄ້ງລັກສະນະ

ຂໍ້ມູນຈໍາເພາະ

ALF-63N/H Series 6KA 10kA ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ
ມາດຕະຖານ	EN/IEC60898-1
ຄວາມ​ສາ​ມາດ​ແຕກ (kA​)	6,10
ການປົກປ້ອງ	ຕ້ານການ overload ແລະວົງຈອນສັ້ນ
ລະດັບປັດຈຸບັນ(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ລະດັບແຮງດັນ (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
ແຮງດັນທີ່ມີຄະແນນທົນທານຕໍ່ແຮງດັນ Uimp(kV)	4
ລະດັບແຮງດັນຂອງ insulation Ui(V)	500
ການຈໍາກັດພະລັງງານ cass	3
ອຸນ​ຫະ​ພູມ​ແວດ​ລ້ອມ (℃​)	-25~+40,ຄວາມຊຸ່ມຊື່ນສູງສຸດ 95%.
ຈໍາກັດການດໍາເນີນງານຄວາມຮ້ອນ	1.13xln ບໍ່ມີ tripping ພາຍໃນຫນຶ່ງຊົ່ວໂມງ
	1.45xIn Tripping ພາຍໃນຫນຶ່ງຊົ່ວໂມງ
ປະຕິບັດການແມ່ເຫຼັກ	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ຈໍານວນເສົາ	1P,1P+N,2P,3P,3P+N ແລະ 4P
ປະເພດຂອງການເດີນທາງ	ການປ່ອຍຄວາມຮ້ອນ/ແມ່ເຫຼັກ
ຄວາມອາດສາມາດຢູ່ປາຍຍອດ	16mm²ປ່ຽນແປງໄດ້ຫຼື 25mm² rigid ເຖິງ 25A rating
	25mm²ມີຄວາມຍືດຫຍຸ່ນຫຼື 35mm² rigid ຈາກ 32A ຫາ 63A ratings
ລະດັບການປົກປ້ອງ	IP20
ການຕິດຕັ້ງ	ຕິດຕັ້ງເທິງລາງລົດໄຟ DIN 35mm
ກວ້າງ	17.8mm ຕໍ່ເສົາ

ລັກສະນະການປ່ອຍຕົວຕັດວົງຈອນ

ບໍ່.	ປະ​ຈຸ​ບັນ​ການ​ອອກ​ອັນ​ດັບ (A​)	ສະຖານະເບື້ອງຕົ້ນ	ທົດສອບປະຈຸບັນ	ເວລາທີ່ກໍານົດໄວ້	ຜົນໄດ້ຮັບທີ່ຈະໄດ້ຮັບ	ຂໍ້ສັງເກດ
1	1-63	ລັດ​ເຢັນ​	1.13ອິນ	t≤1ຊມ	ບໍ່ໄດ້ເດີນທາງ
2	1-63	ໃນ​ການ​ທົດ​ສອບ​ທີ່​ຜ່ານ​ມາ​	1.45 ລນ	t<1ຊມ	ການເດີນທາງ	ການ​ຕັ້ງ​ຄ່າ​ປະ​ຈຸ​ບັນ​ເຖິງ​ຄ່າ​ທີ່​ກໍາ​ນົດ​ໄວ້​ສະ​ຫມໍ່າ​ສະ​ເຫມີ​ໃນ 5s​
3	In≤32	ລັດ​ເຢັນ​	2.55ນິ້ວ	1ວິ	ການເດີນທາງ
	ໃນ>32
4	1-63	ລັດ​ເຢັນ​	3 ໃນ	t≤0.1s	ບໍ່ໄດ້ເດີນທາງ	ປະເພດ B
			5 ໃນ	t<0.1ວິ	ການເດີນທາງ	ປະເພດ B
			5 ໃນ 10ln	t≤0.1s	ບໍ່ໄດ້ເດີນທາງ	ປະເພດ C
			10 ໃນ	t<0.1ວິ	ການເດີນທາງ	ປະເພດ C
			20 ລນ	t≤0.1s	ບໍ່ໄດ້ເດີນທາງ	ປະເພດ D
				t<0.1ວິ	ການເດີນທາງ	ປະເພດ D

ຄວາມອົດທົນ (ການດໍາເນີນງານ)

ປະເພດ	ຮອບວຽນການດໍາເນີນງານ	ຄວາມຖີ່ຂອງການດໍາເນີນການ	ອັນດັບປັດຈຸບັນ
ຄວາມທົນທານໄຟຟ້າ	4000	240/ຊມ	1-32
		120/ຊມ	40-63
ຄວາມອົດທົນກົນຈັກ	10000	240/ຊມ	1-63

ຄຸນສົມບັດ

★ ຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນ Ultra-High

ເທກໂນໂລຍີການຄວບຄຸມ Arc ຂັ້ນສູງບັນລຸຄວາມສາມາດໃນການຂັດຂວາງທີ່ສູງກວ່າເມື່ອທຽບກັບມາດຕະຖານອຸດສາຫະກໍາ, ຮັບປະກັນການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້ສໍາລັບລະບົບໄຟຟ້າຊັ້ນນໍາໃນອຸດສາຫະກໍາພາຍໃຕ້ເງື່ອນໄຂທີ່ຜິດພາດທີ່ສຸດ.

★ການໂຕ້ຕອບການເຊື່ອມຕໍ່ສອງໂຫມດ

ການອອກແບບຢູ່ປາຍຍອດແບບປະສົມແບບປະສົມຮອງຮັບທັງການວາງສາຍ busbar ແຂງ ແລະການຍຶດສາຍແບບຍືດຫຍຸ່ນ, ເຮັດໃຫ້ການປັບຕົວແບບບໍ່ມີເຄື່ອງມືຕໍ່ກັບສະຖານະການຕິດຕັ້ງທີ່ຫຼາກຫຼາຍ ໃນຂະນະທີ່ຫຼຸດເວລາສາຍໄດ້ 40%.

★ ກົນໄກການເກັບຮັກສາພະລັງງານສໍາລັບອາຍຸຍືນ

ລະ​ບົບ​ປະ​ຕິ​ບັດ​ການ​ພາກ​ຮຽນ spring​-assisted ກັບ 10,000 ຮອບ​ດ້ານ​ກົນ​ຈັກ​ທົນ​ທານ​, ມີ​ເຕັກ​ໂນ​ໂລ​ຊີ​ການ​ຊົດ​ເຊີຍ​ການ​ສວມ​ໃສ່

★ Advanced Composite Enclosure

ທີ່ມີຄຸນສົມບັດ retarcant ຊື່ສຽງ, ທົນທານຕໍ່ຄວາມຮ້ອນ, ແລະ impulse-proof ປະສົມປະສານຫ້ອງ arc-quenching ສໍາລັບເຫດການຄວາມຜິດທີ່ບັນຈຸ.

★ Dynamic Current-Limiting Topology

ການສະກັດກັ້ນພະລັງງານແບບອັດສະລິຍະຊ່ວຍຫຼຸດກະແສຄວາມຜິດສູງສຸດ 65-80%, ເຮັດໃຫ້ການເພີ່ມປະສິດທິພາບສະເພາະອຸປະກອນລຸ່ມນ້ຳມີທ່າແຮງການຫຼຸດຄ່າໃຊ້ຈ່າຍຂອງລະບົບທັງໝົດ 30%.

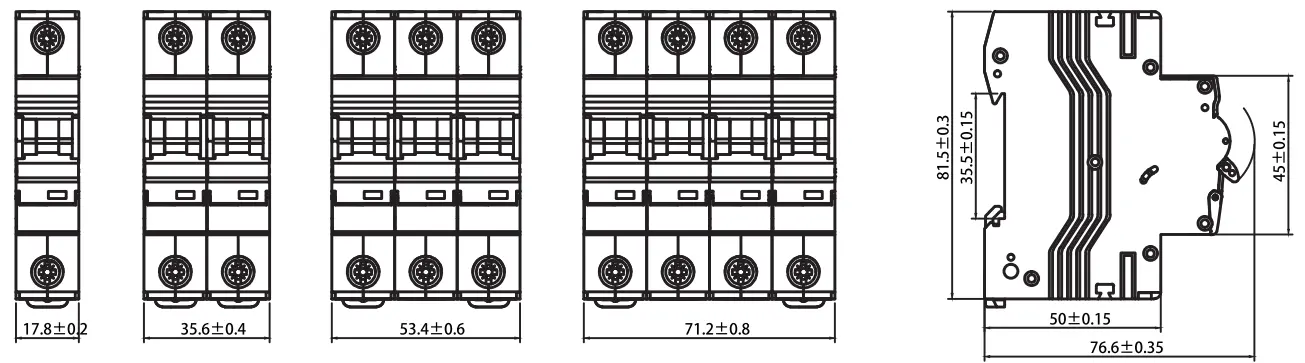

ຂອບຂະໜາດ

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

★ທີ່ຢູ່ອາໄສ: ຫນ່ວຍບໍລິການຜູ້ບໍລິໂພກແລະກະດານແຈກຢາຍເພື່ອຄວາມປອດໄພຂອງເຮືອນ.

★ອຸດສາຫະກໍາ: ການປົກປ້ອງ contactors, switchgear, ແລະອຸປະກອນໄຟຟ້າຫນັກ.

★ການຄ້າ: ອາຄານຫ້ອງການແລະສູນການຄ້າຮຽກຮ້ອງໃຫ້ມີຄວາມຫນ້າເຊື່ອຖືສູງ breaking.

ການຄວບຄຸມຄຸນນະພາບ & ການທົດສອບມາດຕະຖານ

★ ທຸກໆ CDADA MCB ຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດເພື່ອຮັບປະກັນການປະຕິບັດຕາມ IEC60898-1:

★ Thermal Tripping Test: ກວດສອບຢູ່ທີ່ 1.13In (ບໍ່ເດີນທາງ) ແລະ 1.45In (ເດີນທາງພາຍໃນ 1 ຊົ່ວໂມງ).

★ ການທົດສອບການຕິດສະນະແມ່ເຫຼັກ: ການທົດສອບການປ່ອຍທີ່ຊັດເຈນສໍາລັບລັກສະນະ B, C, ແລະ D.

★ຄວາມທົນທານໄຟຟ້າ: ທົດສອບສໍາລັບ 4,000 ວົງຈອນການດໍາເນີນງານ.

★ ຄວາມອົດທົນກົນຈັກ: ກວດສອບໄດ້ 10,000 ຮອບ.

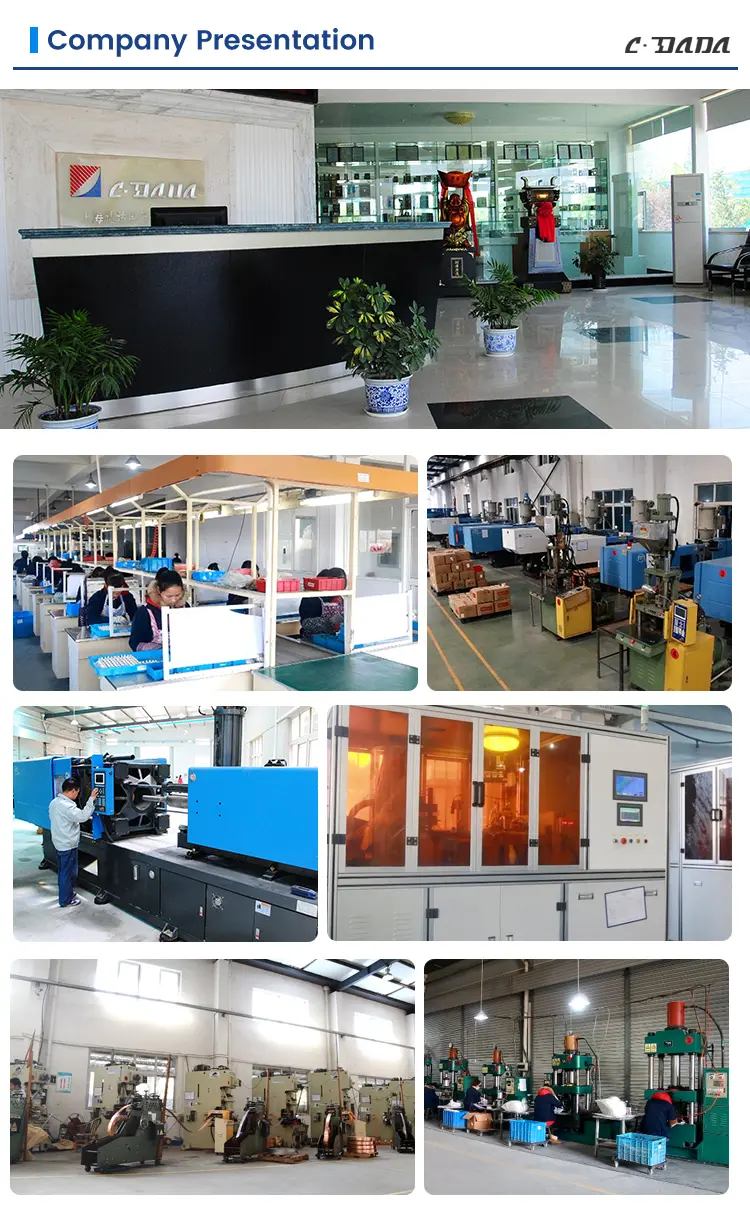

ຄວາມເຂັ້ມແຂງຂອງໂຮງງານ & ສະຫນັບສະຫນູນ

Shanghai DADA Electric Co., Ltd ເປັນຜູ້ຜະລິດຊັ້ນນໍາທີ່ມີສາຍການຜະລິດກ້າວຫນ້າແລະທີມງານວິສະວະກໍາມືອາຊີບ. ພວກເຮົາສະຫນອງ:

★ ການບໍລິການ OEM/ODM ປັບແຕ່ງສໍາລັບຍີ່ຫໍ້ທົ່ວໂລກ.

★ອຸປະກອນການທົດສອບທີ່ທັນສະໄຫມເພື່ອຮັບປະກັນການຈັດສົ່ງທີ່ບໍ່ມີຂໍ້ບົກພ່ອງ.

★ Global Logistics Support: ການຫຸ້ມຫໍ່ທີ່ດີທີ່ສຸດສໍາລັບການຂົນສົ່ງທາງທະເລແລະທາງອາກາດເພື່ອຮັບປະກັນຜະລິດຕະພັນມາຮອດໃນສະພາບທີ່ສົມບູນແບບ.
