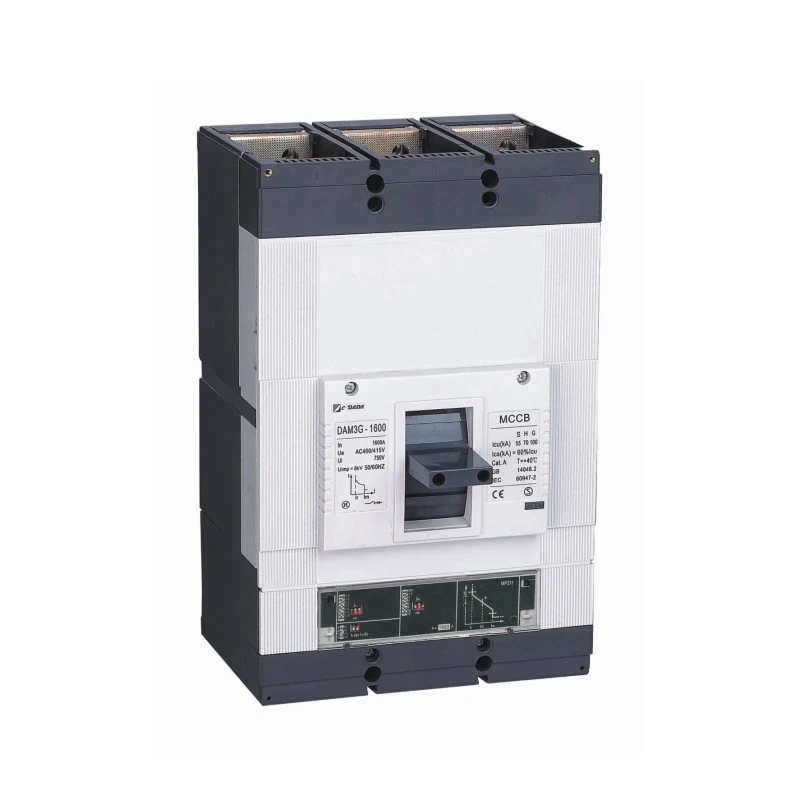

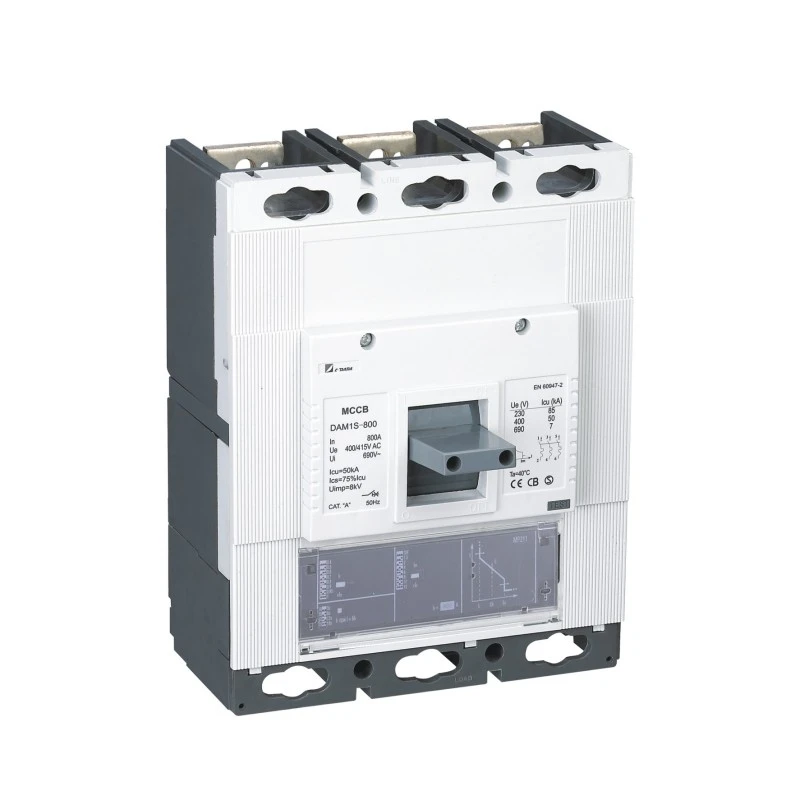

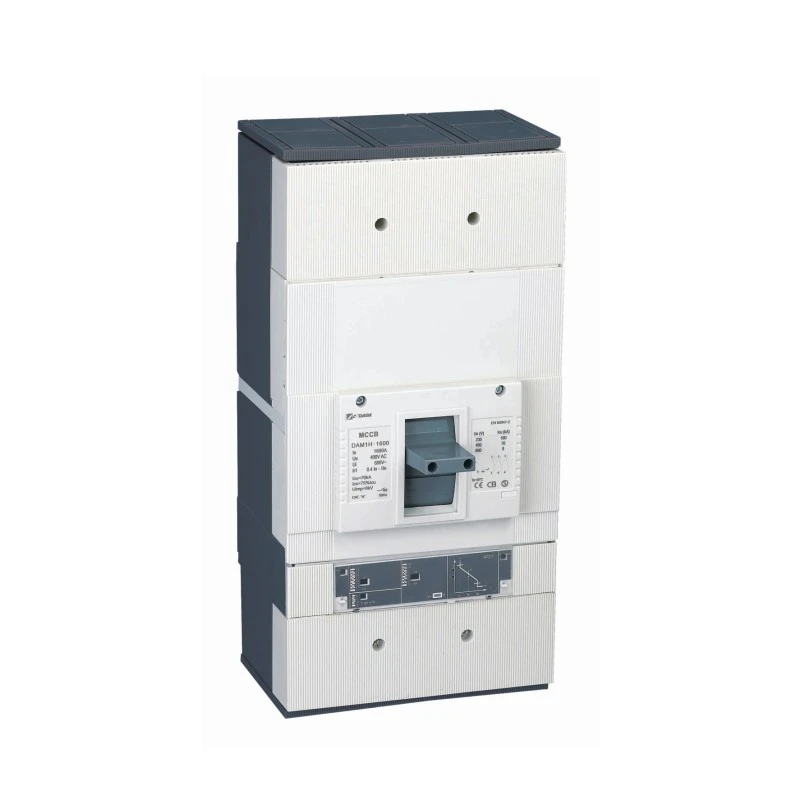

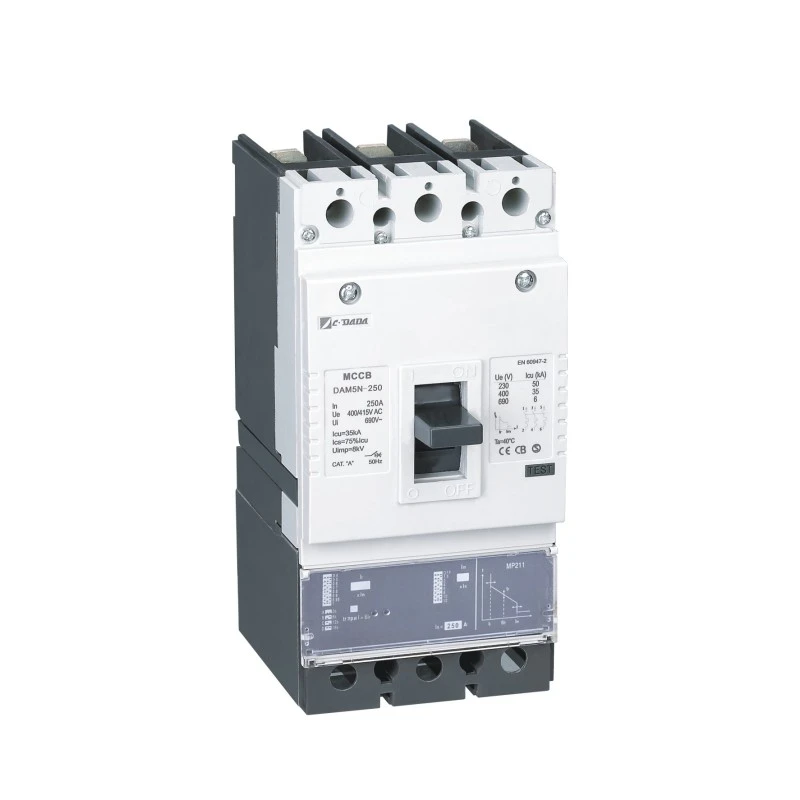

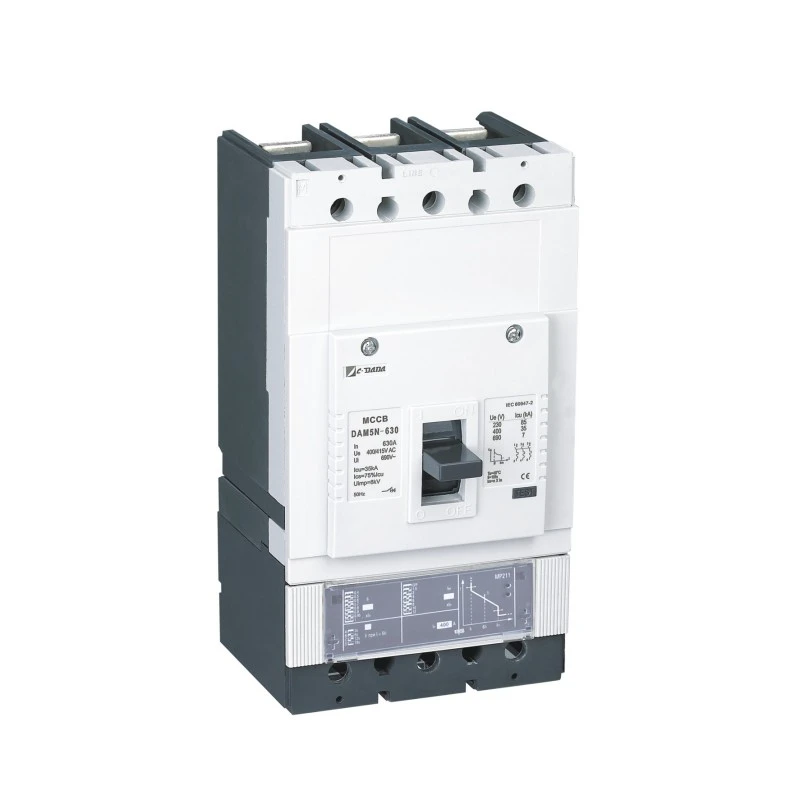

ປະເພດເອເລັກໂຕຣນິກ Molded Case Breaker ວົງຈອນ

ສໍາລັບລະບົບໄຟຟ້າທີ່ທັນສະໄຫມຕ້ອງການຄວາມແມ່ນຍໍາ, ສະຕິປັນຍາ, ແລະຄວາມຫນ້າເຊື່ອຖື, Electronic Type Molded Case Circuit Breaker ໂດຍ Shanghai DADA Electric CO., LTD. ກໍານົດມາດຕະຖານໃຫມ່ໃນການປ້ອງກັນແຮງດັນຕ່ໍາ. ບໍ່ເຫມືອນກັບເຄື່ອງຕັດແມ່ເຫຼັກຄວາມຮ້ອນແບບດັ້ງເດີມ, MCCB ອັດສະລິຍະນີ້ໃຊ້ຫນ່ວຍບໍລິການເດີນທາງເອເລັກໂຕຣນິກທີ່ອີງໃສ່ microprocessor ເພື່ອສະຫນອງການປ້ອງກັນກະແສໄຟຟ້າທີ່ມີຄວາມຖືກຕ້ອງສູງ, ສາມາດດໍາເນີນໂຄງການໄດ້ - ມີພູມຕ້ານທານກັບຄວາມຜັນຜວນຂອງອຸນຫະພູມສະພາບແວດລ້ອມ.

ດ້ວຍການຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້ຈາກ 40% ຫາ 100% ໃນ (ຄວາມຮ້ອນ) ແລະ 1.5 × ຫາ 12 × ໃນ (ແມ່ເຫຼັກ), ມັນສະຫນອງຄວາມຍືດຫຍຸ່ນທີ່ບໍ່ກົງກັນສໍາລັບການປະສານງານທີ່ສັບສົນໃນສູນຂໍ້ມູນ, ໂຮງງານອຸດສາຫະກໍາ, ໂຮງຫມໍ, ແລະລະບົບພະລັງງານທົດແທນ. ໃຫ້ຄະແນນຈາກ 100A ຫາ 1600A ທີ່ 400V/415V, ມັນປະສົມປະສານການອອກແບບທີ່ຫນາແຫນ້ນກັບການເຮັດວຽກທີ່ກ້າວຫນ້າ - ແລະລວມເຖິງການເດີນທາງໂດຍກົງທີ່ບໍ່ປອດໄພໃນລະຫວ່າງຄວາມຜິດທີ່ຮຸນແຮງ, ເຖິງແມ່ນວ່າເຄື່ອງເອເລັກໂຕຣນິກຈະລົ້ມເຫລວ.

ຂໍ້ມູນຈໍາເພາະ

Model: CDADA DAM2 / DE Series (Electronic Type Molded Case Circuit Breaker)

ປະເພດ: Electronic Molded Case Breaker Circuit

ເສົາ: 3P / 4P

ແຮງດັນໄຟຟ້າຈັດອັນດັບ (Ue): 400V / 415V AC

ລະດັບປັດຈຸບັນ (ໃນ): 100A – 1600A

ຫນ່ວຍບໍລິການການເດີນທາງ: ການປ່ອຍເອເລັກໂຕຣນິກທີ່ໃຊ້ microprocessor

ການປັບຄວາມຮ້ອນ (Ir): 40% – 100% ຂອງ In

ການປັບແມ່ເຫຼັກ (Im): 1.5× – 12× ໃນ

ຂໍ້ດີ

★ ຊ່ວງຄວາມກ້ວາງ: 100A ຫາ 1600A(AC)

★ຂະຫນາດກະທັດລັດ

★ ປັບການຕັ້ງຄ່າຄວາມຮ້ອນໄດ້ (40-100%) ໃນ.

★​ປັບ​ຕັ້ງ​ຄ່າ​ແມ່​ເຫຼັກ​ໄດ້ (1.5-12times)In.

★ ຍູ້ໄປຫາການສະຫນອງປຸ່ມການເດີນທາງ.

★ ແຍກ​ຕິດ​ຕໍ່​ພົວ​ພັນ​ຕົ້ນ​ຕໍ​ແລະ arcing​

★ລະດັບຄວາມກ້ວາງຂອງອຸປະກອນເສີມ.

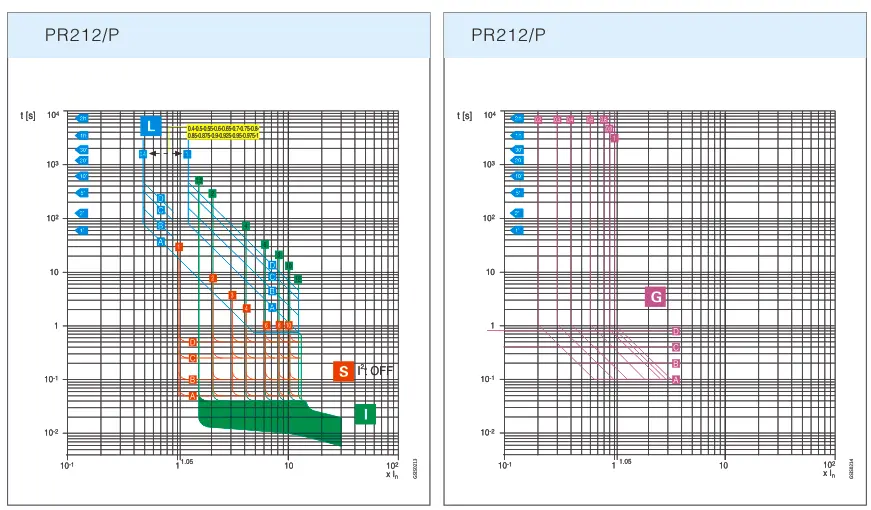

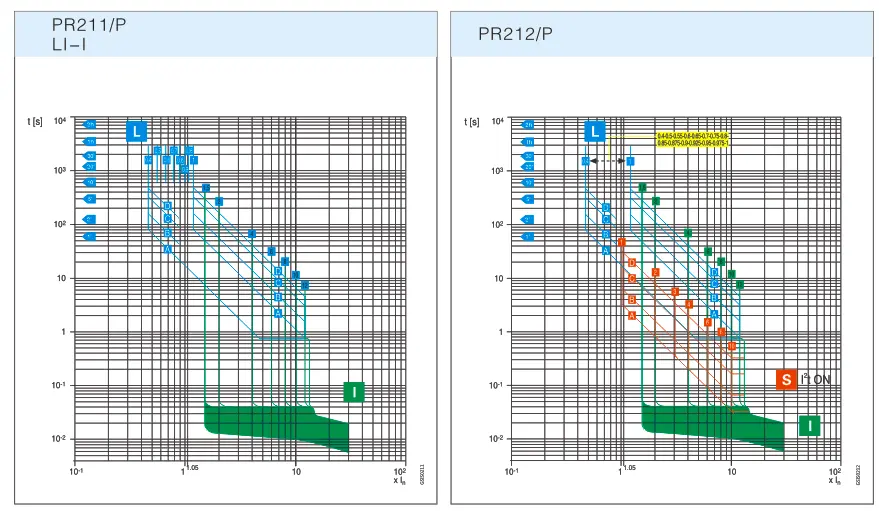

ເສັ້ນໂຄ້ງລັກສະນະການປ່ອຍເອເລັກໂຕຣນິກ

ຕົວກໍານົດການໄຟຟ້າ

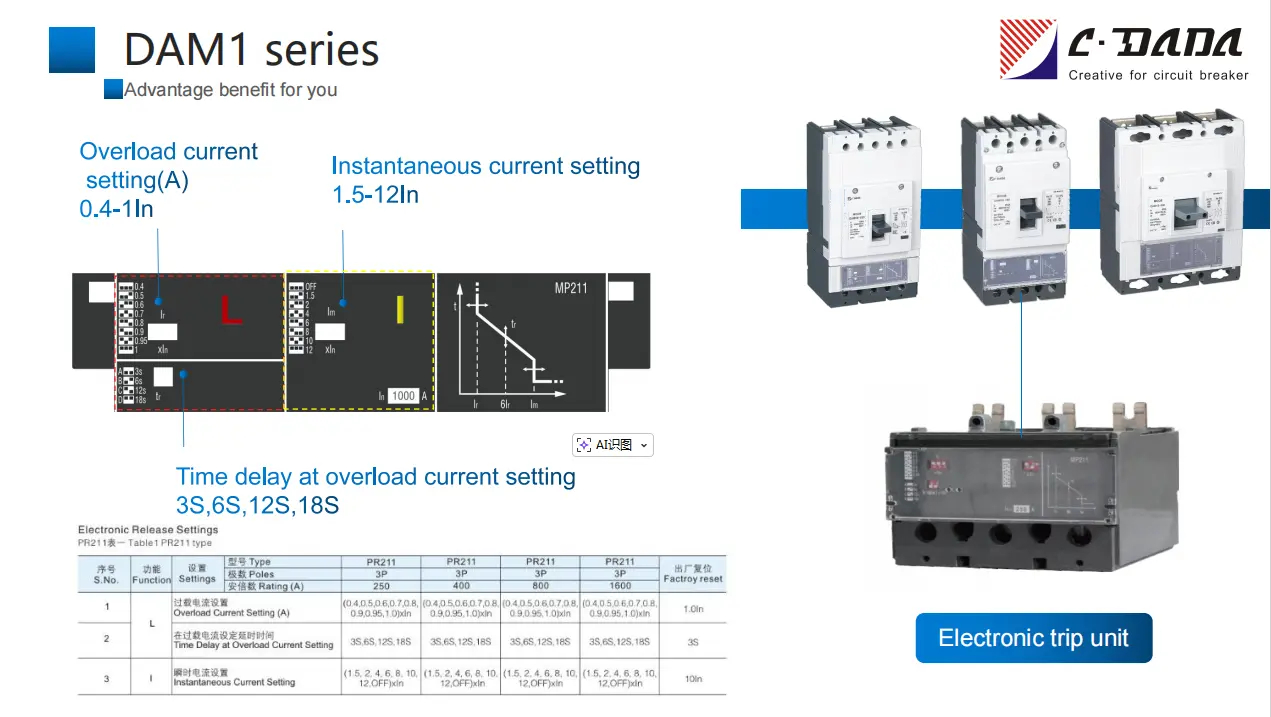

ຕາຕະລາງ 1 PR211 ປະເພດ

S.No.

ຟັງຊັນ

ການຕັ້ງຄ່າ

ປະເພດ

PR211

PR211

PR211

PR211

ຣີເຊັດ Factory

ເສົາ

3 ປ

3 ປ

3 ປ

3 ປ

ຄະແນນ (A)

250

400

800

1600

1

L

ການຕັ້ງຄ່າປັດຈຸບັນເກີນ (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 ນິ້ວ

2

ການຊັກຊ້າເວລາຢູ່ທີ່ການຕັ້ງຄ່າປັດຈຸບັນເກີນ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3ສ

3

I

ການຕັ້ງຄ່າປັດຈຸບັນທັນທີ

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 ໃນ

ຕາຕະລາງ 2 ປະເພດ PR212

S.No.

ຟັງຊັນ

ການຕັ້ງຄ່າ

ປະເພດ

PR212

PR212

PR212

PR212

ຣີເຊັດ Factory

ເສົາ

3 ປ

3 ປ

3 ປ

3 ປ

ຄະແນນ (A)

250

400/630

800

1600

1

L

ການຕັ້ງຄ່າປັດຈຸບັນເກີນ (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 ນິ້ວ

2

ການຊັກຊ້າເວລາຢູ່ທີ່ການຕັ້ງຄ່າປັດຈຸບັນເກີນ

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3ສ

3

S

ການຕັ້ງຄ່າກະແສໄຟຟ້າສັ້ນ (A)

(1, 2, 3, 4, 6, 8, 10，ປິດ)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

6 ໃນ

4

ຄວາມລ່າຊ້າເວລາຢູ່ທີ່ການຕັ້ງຄ່າກະແສໄຟຟ້າສັ້ນ

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1ສ

5

I

ການຕັ້ງຄ່າປັດຈຸບັນທັນທີ

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 ໃນ

6

G

Ground Fault Current Settings (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ປິດ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ປິດ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ປິດ)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ປິດ)xIn

1.0 ນິ້ວ

7

ການຊັກຊ້າເວລາໃນການຕັ້ງຄ່າຄວາມຜິດຂອງດິນ

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4ສ

8

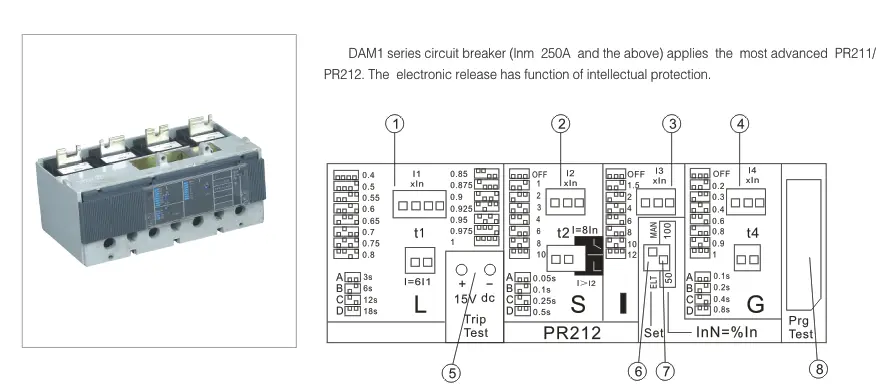

ການເລືອກຕົວກໍານົດການໄຟຟ້າຫຼືເອເລັກໂຕຣນິກທີ່ກໍານົດໄວ້

ຕັ້ງຄ່າຟັງຊັນ (ສະຫຼັບ ELT/MAN)

9

ໃຊ້ສໍາລັບການກໍານົດພາລາມິເຕີຂອງສະຫຼັບ dip ຂອງເສັ້ນສູນ

InN=% ໃນ, ສະຫຼັບ 50/100

10

ເຕົ້າສຽບສໍາລັບອຸປະກອນການວັດແທກການເຊື່ອມຕໍ່

ເຕົ້າຮັບກະດານ

ເປັນຫຍັງຕ້ອງເລືອກ CDADA Electronic MCCB?

★ True Intelligence, ບໍ່ພຽງແຕ່ອັດຕະໂນມັດ
ໄມໂຄຣໂປຣເຊສເຊີຈະວິເຄາະຮູບຄື່ນປັດຈຸບັນຢ່າງຕໍ່ເນື່ອງ, ເຮັດໃຫ້ສາມາດປີ້ນກັບເວລາໄດ້ຊັດເຈນ, ກຳນົດເວລາ, ແລະປ້ອງກັນໄດ້ທັນທີ - ໂດຍບໍ່ມີການລອຍຍ້ອນຄວາມຮ້ອນ ຫຼື ຄວາມແກ່.

★ການອອກແບບທີ່ລົ້ມເຫລວ-ປອດໄພ
ເຖິງແມ່ນວ່າວົງຈອນອີເລັກໂທຣນິກລົ້ມເຫລວ, ລັອດແມ່ເຫຼັກໄຟຟ້າໂດຍກົງຈະຮັບປະກັນການເດີນທາງຂອງເບກເກີໃນລະຫວ່າງການວົງຈອນສັ້ນທີ່ຮ້າຍແຮງ - ຕອບສະຫນອງຄວາມຕ້ອງການຄວາມປອດໄພຂອງ IEC 60947-2.

★ການປະສານງານຊັ້ນສູງ
ໄລຍະການປັບລະດັບຄວາມກວ້າງສູງສຸດ (40–100% Ir, 1.5–12× Im) ອະນຸຍາດໃຫ້ມີການປະສານງານທີ່ສົມບູນແບບກັບອຸປະກອນເທິງ/ລຸ່ມນໍ້າ—ຫຼຸດຜ່ອນເຂດການເກີດໄຟ.

★ ໂຄງສ້າງພື້ນຖານຫຼັກຖານໃນອະນາຄົດ
ເຂົ້າກັນໄດ້ກັບໂມດູນການສື່ສານທາງເລືອກ (Modbus RTU, Profibus) ສໍາລັບການເຊື່ອມໂຍງເຂົ້າໃນລະບົບການຄຸ້ມຄອງອາຄານ (BMS) ຫຼືຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ.

★ຄຸນນະພາບທົ່ວໂລກ, ລາຄາທີ່ແຂ່ງຂັນ
ຜະລິດພາຍໃຕ້ ISO 9001 ໃນຊຽງໄຮ, ມີການຢັ້ງຢືນລະຫວ່າງປະເທດ - ສະເຫນີການປະຕິບັດລະດັບເອີຣົບໃນປະສິດທິພາບຄ່າໃຊ້ຈ່າຍໃນອາຊີ.

★ພວກເຮົາມີທີມງານທີ່ອຸທິດຕົນຂອງ 15 ວິສະວະກອນສຸມໃສ່ການພັດທະນາຜະລິດຕະພັນ, ການປັບປຸງ, ແລະການປັບແຕ່ງ.

ຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມ

ສູນຂໍ້ມູນ: ປ້ອງກັນຄວາມລົ້ມເຫຼວຂອງ cascading ດ້ວຍການຄັດເລືອກທີ່ຊັດເຈນ

ໂຮງຫມໍ: ຮັບປະກັນພະລັງງານທີ່ບໍ່ມີການຂັດຂວາງສໍາລັບລະບົບການຊ່ວຍເຫຼືອຊີວິດ

ອັດຕະໂນມັດອຸດສາຫະກໍາ: ປະສານງານກັບ VFDs, soft starters, ແລະຫຸ່ນຍົນ

Solar/Wind Farms: ປັບຕົວເຂົ້າກັບໂປຣໄຟລ໌ການຜະລິດທີ່ປ່ຽນແປງໄດ້

ອາຄານພານິດອັດສະລິຍະ: ເປີດໃຊ້ການກວດສອບພະລັງງານໂດຍບໍ່ມີການວັດແທກເພີ່ມເຕີມ

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q1: ແມ່ນຫຍັງທີ່ເຮັດໃຫ້ MCCB ເອເລັກໂຕຣນິກແຕກຕ່າງຈາກເຄື່ອງແມ່ເຫຼັກຄວາມຮ້ອນ?

A1: ປະເພດເອເລັກໂຕຣນິກ Molded Case Breakers ໃຊ້ microprocessor ເພື່ອວິເຄາະການເດີນທາງໃນປະຈຸບັນແລະຜົນກະທົບຕໍ່ຄວາມແມ່ນຍໍາສູງ. ພວກມັນບໍ່ໄດ້ຮັບຜົນກະທົບຈາກອຸນຫະພູມອາກາດລ້ອມຮອບ, ສະຫນອງການປັບລະດັບທີ່ກວ້າງກວ່າ, ແລະສາມາດສະຫນອງການບັນທຶກຂໍ້ມູນການໂຫຼດ - ບໍ່ເຫມືອນກັບປະເພດແມ່ເຫຼັກຄວາມຮ້ອນ bimetal / solenoid.

Q2: MCCB ເອເລັກໂຕຣນິກ 1600A ມີຢູ່ໃນການຕັ້ງຄ່າ 4-pole ບໍ?

A2: ແມ່ນແລ້ວ—ທຸກ MCCBs ເອເລັກໂຕຣນິກ CDADA ຈາກ 250A ຫາ 1600A ມີຢູ່ໃນລຸ້ນ 3P ແລະ 4P.

ຄໍາຖາມທີ 3: ຈະເກີດຫຍັງຂຶ້ນຖ້າຫນ່ວຍເດີນທາງເອເລັກໂຕຣນິກລົ້ມເຫລວໃນລະຫວ່າງວົງຈອນສັ້ນ?

A3: ເບກເກີປະກອບມີການສໍາຮອງກົນຈັກ: ໃນລະຫວ່າງກະແສຄວາມຜິດຮ້າຍແຮງ (> 12×In), ສະກົດແມ່ເຫຼັກກະຕຸ້ນການເປີດໂດຍກົງ - ຮັບປະກັນຄວາມປອດໄພເຖິງແມ່ນວ່າມີເອເລັກໂຕຣນິກອອຟໄລ.

Q4: ຂ້ອຍສາມາດຕິດຕາມມູນຄ່າປັດຈຸບັນໃນເວລາຈິງໄດ້ບໍ?

A4: ແມ່ນແລ້ວ—ໜ່ວຍເດີນທາງແບບອີເລັກໂທຣນິກສະແດງທັນທີ, ສູງສຸດ, ນາທີ, ແລະກະແສສະເລ່ຍຜ່ານໜ້າຕ່າງເວລາທີ່ເລືອກໄດ້ (ເຊັ່ນ: 24ຊມ), ມີປະໂຫຍດຕໍ່ການຈັດການພະລັງງານ.

Q5: ເປັນຫຍັງເລືອກ CDADA ຫຼາຍກວ່າຍີ່ຫໍ້ MCCB ອັດສະລິຍະອື່ນໆ?

A5: CDADA ສະເໜີໃຫ້:

● ການ​ປັບ​ໄດ້​ສອງ​ໄລ​ຍະ​ທີ່​ແທ້​ຈິງ (ຜູ້​ແຂ່ງ​ຂັນ​ຈໍາ​ນວນ​ຫຼາຍ​ຈໍາ​ກັດ Im ≤10 ×​)

● ການສໍາຮອງກົນຈັກທີ່ບໍ່ປອດໄພ (ບໍ່ແມ່ນທຸກ "ເອເລັກໂຕຣນິກ" MCCBs ມີອັນນີ້)

● ຂະໜາດກະທັດຮັດ—ພໍດີກັບແຜງເກົ່າໆໂດຍບໍ່ມີການດັດແປງ

● ຫຼັກຊັບການຢັ້ງຢືນທົ່ວໂລກທີ່ເຂັ້ມແຂງ (ASTA, KEMA, CE)

● ລາຄາທີ່ເປັນມິດກັບ OEM ດ້ວຍການສະຫນັບສະຫນູນດ້ານວິຊາການໃນພາສາອັງກິດ
