MCCB ທີ່ມີການປ້ອງກັນການຮົ່ວໄຫຼ

ເສີມສ້າງຄວາມປອດໄພດ້ານໄຟຟ້ານອກເໜືອໄປຈາກການໂຫຼດເກີນ ແລະ ການປ້ອງກັນວົງຈອນສັ້ນດ້ວຍ CDADA DAM1L Series MCCB ທີ່ມີການປ້ອງກັນການຮົ່ວໄຫຼ, ເຄື່ອງຕັດວົງຈອນຂອງແມ່ພິມແບບປະສົມປະສານກັບການເຮັດວຽກຂອງກະແສໄຟຟ້າຕົກຄ້າງ (RCD/ELCB). ອອກແບບໂດຍຜູ້ຜະລິດມືອາຊີບ Shanghai DADA Electric CO., LTD ເພື່ອມາດຕະຖານສາກົນ, ການຮົ່ວໄຫຼ MCCB 4P ນີ້ປະສົມປະສານການແຜ່ກະຈາຍພະລັງງານທີ່ມີປະສິດທິພາບສູງກັບການຊອກຄົ້ນຫາຄວາມຜິດຂອງພື້ນດິນທີ່ມີຊີວິດແລະປະຫຍັດໄຟ.

ໃຫ້ຄະແນນຈາກ 10A ຫາ 500A ທີ່ 400V/415V, ມັນສະຫນອງການປັບຄ່າກະແສໄຟຟ້າທີ່ຕົກຄ້າງໄດ້ (30mA–1000mA) ແລະການລ່າຊ້າເວລາທາງເລືອກ - ເຮັດໃຫ້ການປົກປ້ອງທີ່ເຫມາະສົມສໍາລັບຄວາມປອດໄພສ່ວນບຸກຄົນ (≤30mA) ຫຼືການປ້ອງກັນໄຟ (100mA–500mA+). ດ້ວຍເຄື່ອງເອເລັກໂທຣນິກທີ່ໃຊ້ພະລັງງານຫຼາຍເຟດ, ມັນຍັງຄົງໃຊ້ງານໄດ້ເຖິງແມ່ນວ່າໄລຍະໜຶ່ງຈະລົ້ມເຫລວ ຫຼືແຮງດັນຫຼຸດລົງເຖິງ 50V, ຮັບປະກັນຄວາມໜ້າເຊື່ອຖືທີ່ບໍ່ກົງກັນໃນໂຄງສ້າງພື້ນຖານທີ່ສຳຄັນເຊັ່ນ: ອຸໂມງ, ຕຶກສູງ, ສູນການຂົນສົ່ງ ແລະໂຮງງານອຸດສາຫະກຳ.

ຂໍ້ມູນຈໍາເພາະ

ຮູບແບບ: DAM1L Series – Earth Leakage MCCB (CBR-type MCCB)

Poles: 4P (ມາດຕະຖານ; 3P ມີຢູ່ໃນການຮ້ອງຂໍ)

ລະດັບປັດຈຸບັນ (ໃນ): 10A – 500A

ແຮງດັນໄຟຟ້າຈັດອັນດັບ: 400V / 415V AC, 50Hz

ແຮງດັນສນວນ (Ui): 400V (≤160A), 690V (>250A)

ການຕັ້ງຄ່າປະຈຸບັນທີ່ເຫຼືອ (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

ການປັບຕົວ: ການປັບຕົວຢູ່ບ່ອນຂອງ I△n ແລະເວລາເດີນທາງ (ທັນທີຫຼືຊັກຊ້າ)

ປະເພດຄວາມອາດສາມາດທໍາລາຍ:

ປະເພດ B: ພື້ນຖານ (Inm <100A)

S ປະເພດ: ມາດຕະຖານ

ປະເພດ H: ແຕກສູງ (> 160A)

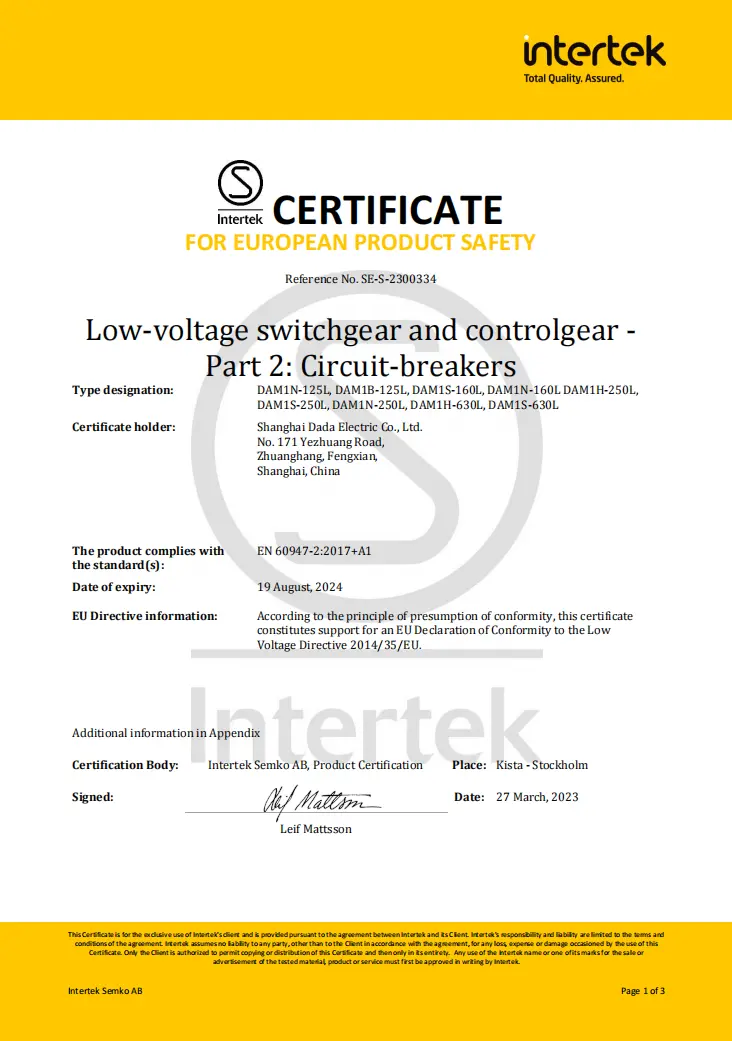

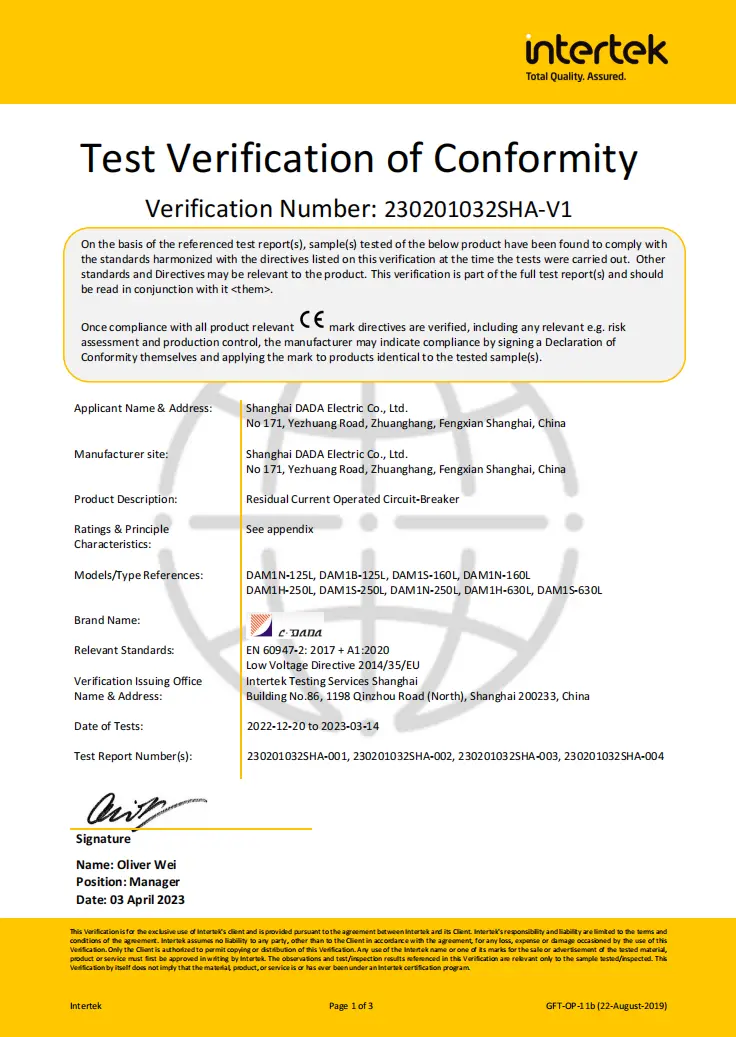

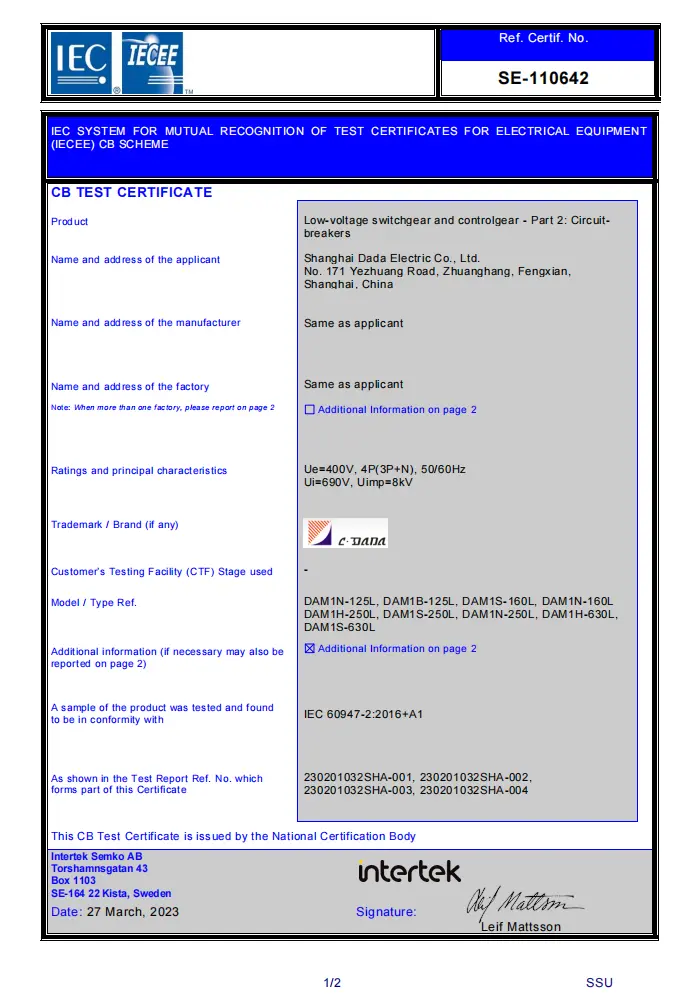

ການຢັ້ງຢືນ: CE, CB, SEMKO

ຄຸນ​ນະ​ສົມ​ບັດ​ທີ່​ສໍາ​ຄັນ​:

★ວົງຈອນ RCD ພະລັງງານຫຼາຍເຟດ → ເຮັດວຽກລົງເຖິງ 50V

★ ແຍກຕິດຕໍ່ພົວພັນຕົ້ນຕໍ & arcing

★ ປຸ່ມ​ທົດ​ສອບ​ການ​ຊຸກ​ຍູ້​ການ​ເດີນ​ທາງ​

★ ການ​ຕັ້ງ​ຄ່າ​ແມ່​ເຫຼັກ​ປັບ​ໄດ້ (0.8–1.0×In​)

★ຄວາມສາມາດຕ້ານການແຊກແຊງ EMI/RFI ທີ່ເຂັ້ມແຂງ

★ລະດັບອຸປະກອນເສີມຢ່າງເຕັມທີ່: ການເດີນທາງ shunt, ຕິດຕໍ່ພົວພັນຊ່ວຍ / ປຸກ, ຈັບຫມຸນ

ເອກະສານຂໍ້ມູນດ້ານວິຊາການ

ເຄື່ອງຕັດວົງຈອນການຮົ່ວໄຫຼຂອງໂລກ (ELCB)

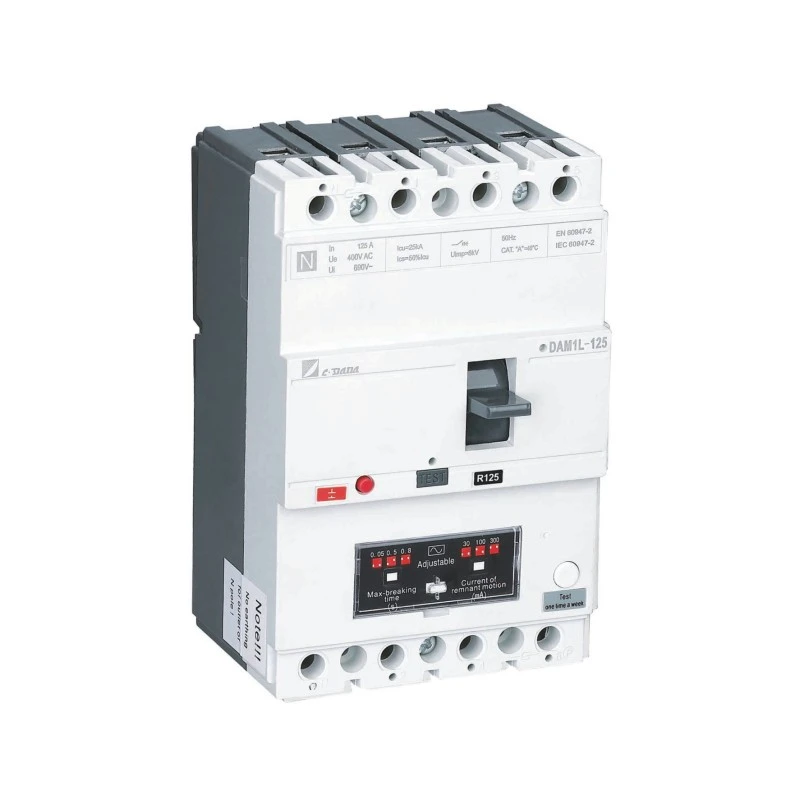

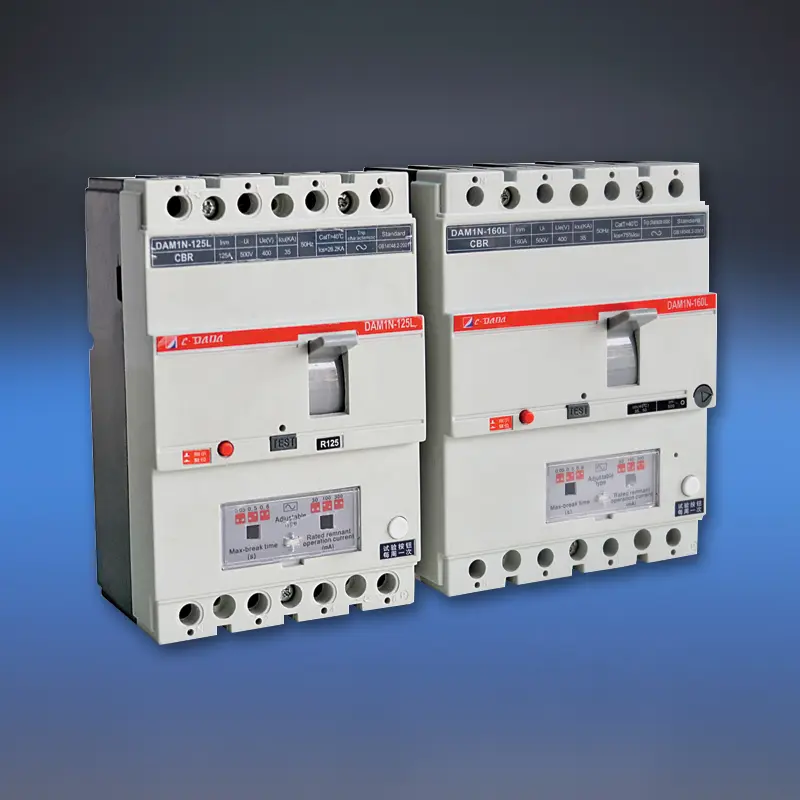

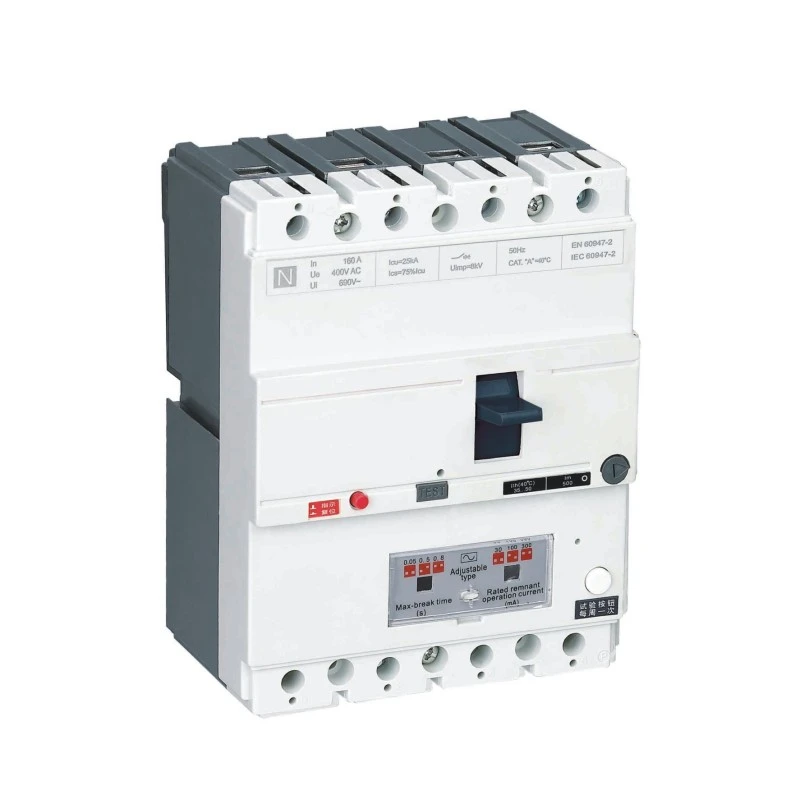

ຕົວແບບ			DAM1-125L			DAM1-160L
ການລະເມີດລະຫັດຄວາມອາດສາມາດ			B	N	S	B	N	S
ປະເມີນປັດຈຸບັນຂອງຂະໜາດກອບ- Inm (A)			125A			160A
ລະດັບປັດຈຸບັນ-In(40,50 ຫຼື 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
ຈໍານວນເສົາ			4 ປ			4 ປ
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(ສູງສຸດ)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
ເກນປັດຈຸບັນທີ່ເຫຼືອ (mA)			100-300-500			100-300-500
ຄວາມລ່າຊ້າເວລາ(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric Propery (V)			2500			3000
ໄລ​ຍະ​ຫ່າງ lonization (mm​)			≤30/0			≤30/0
ຄວາມອົດທົນ	ຮອບວຽນທັງໝົດ		8000			8000
	ຊີວິດໄຟຟ້າ		1000			1000
	ຊີວິດກົນຈັກ		7000			7000
ໝວດໝູ່ (EN 60947-2/IEC 60947-2)	ວົງຈອນຕົ້ນຕໍ		A/0			A/0
	ວົງຈອນເສີມ		AC-15			AC-15
ພາຍໃຕ້ການປ່ອຍແຮງດັນ			√			√
ການປ່ອຍ Shunt			√			√
ຕິດຕໍ່ພົວພັນ			√			√
ຕິດຕໍ່ປຸກ			√			√
ຕິດຕໍ່ພົວພັນແລະປຸກ			√			√
ການຈັດການກົນໄກການດໍາເນີນງານ			√			√
ກົນໄກການດໍາເນີນການໄຟຟ້າ			√			√
ການປົກຫຸ້ມຂອງ Terminal			√			√
ຕົວແຍກໄລຍະ			√			√
	ວ (ມມ)	3 ປ	-			-
		4 ປ	101			120
	L (ມມ)	3 ປ	-			-
		4 ປ	155			120
	H (ມມ)	3 ປ	-			-
		4 ປ	70			70
ນ້ຳໜັກ	ສະບັບແກ້ໄຂ 3P/4P		-			-
	ລຸ້ນສຽບອິນ 3P/4P		-			-
	ແຕ້ມອອກລຸ້ນ 3P/4P		-			-

ເປັນຫຍັງຕ້ອງເລືອກ CDADA MCCB ດ້ວຍການປ້ອງກັນການຮົ່ວໄຫຼ?

★ຄວາມປອດໄພປະສົມປະສານທີ່ແທ້ຈິງ

ບໍ່ເຫມືອນກັບໂມດູນ RCD add-on, DAM1L ມີຕົວປ້ອງກັນການຮົ່ວໄຫຼທີ່ຕັ້ງຢູ່ໃນໂຮງງານ - ຮັບປະກັນການປະສານງານທີ່ສົມບູນແບບແລະລົບລ້າງບັນຫາຄວາມເຂົ້າກັນໄດ້.

★ພະລັງງານຫຼາຍເຟດສໍາລັບວົງຈອນ RCD

RCDs ເບື້ອງຕົ້ນລົ້ມເຫລວຖ້າໄລຍະຫນຶ່ງສູນເສຍ. ການອອກແບບຂອງ CDADA ໃຊ້ທຸກຂັ້ນຕອນເພື່ອພະລັງງານໄຟຟ້າປ້ອງກັນ, ດັ່ງນັ້ນມັນຍັງສືບຕໍ່ເຮັດວຽກເຖິງແມ່ນວ່າໃນໄລຍະການສູນເສຍໄລຍະຫຼື undervoltage ຮ້າຍແຮງ.

★ ເປົ້າໝາຍການປົກປ້ອງຄູ່ໃນອຸປະກອນດຽວ

◆ 30mA: ຕອບສະຫນອງຄວາມຕ້ອງການ IEC ສໍາລັບການປົກປ້ອງອາການຊ໊ອກສ່ວນບຸກຄົນ

◆ 100mA–1000mA: ປ້ອງກັນການເຊື່ອມໂຊມຂອງ insulation fires ຈາກຄວາມຜິດດິນຂະຫນາດນ້ອຍ, ຄົງທີ່.

★ Field-Adjustable ສໍາລັບສະພາບທີ່ແທ້ຈິງຂອງໂລກ

ຄວາມອ່ອນໄຫວລະອຽດ ແລະ ການລ່າຊ້າເວລາເພື່ອຫຼີກເວັ້ນການລົບກວນໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມ (ເຊັ່ນ: ການລ້າງລົດ, ຟາມ) ໃນຂະນະທີ່ຮັກສາຄວາມປອດໄພ.

★ ຄວາມຫນ້າເຊື່ອຖືລະດັບອຸດສາຫະກໍາ

ຄວາມສາມາດແຕກສູງ (H-type), ການແຍກ arc ທີ່ເຂັ້ມແຂງ, ແລະ IP20+ terminal ການປົກປ້ອງເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຕັ້ງຄ່າການຄ້າແລະອຸດສາຫະກໍາທີ່ຮຸນແຮງ.

★ການປະຕິບັດຕາມທົ່ວໂລກ, ມູນຄ່າທ້ອງຖິ່ນ

ໄດ້ຮັບການຢັ້ງຢືນສໍາລັບເອີຣົບ (CE/CB), ປະເທດ Nordic (SEMKO)—ເຫມາະສໍາລັບໂຄງການສົ່ງອອກ—ດ້ວຍລາຄາທີ່ແຂ່ງຂັນຈາກຜູ້ຜະລິດຈີນທີ່ເຊື່ອຖືໄດ້.

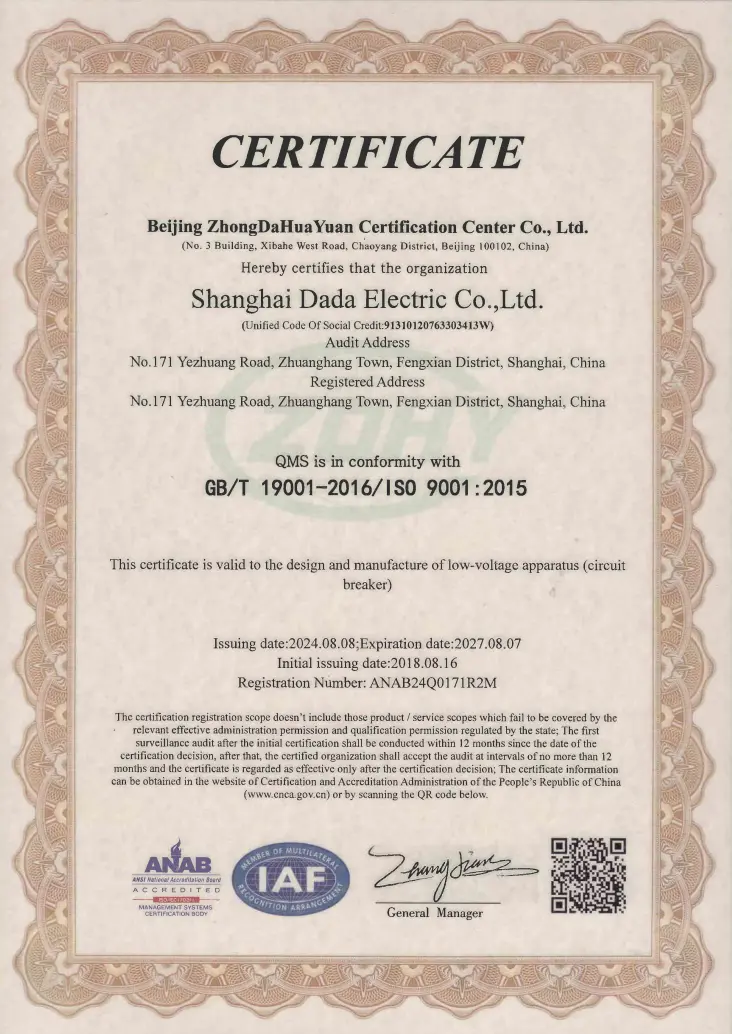

★ ໂຮງງານຜະລິດຂອງພວກເຮົາໄດ້ຮັບການຢັ້ງຢືນພາຍໃຕ້ລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO9001:2015.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ທີ່ຢູ່ອາໄສທີ່ສູງ: ລາຍຮັບຕົ້ນຕໍຫຼືກະດານຊັ້ນ (300mA ສໍາລັບການຫຼຸດຜ່ອນຄວາມສ່ຽງໄຟ)

ອຸໂມງ ແລະທາງລົດໄຟໃຕ້ດິນ: ໂຄງສ້າງພື້ນຖານທີ່ສຳຄັນທີ່ຮຽກຮ້ອງໃຫ້ມີການກວດຫາການຮົ່ວໄຫຼທີ່ບໍ່ປອດໄພ

ໂຮງໝໍ ແລະ ໂຮງຮຽນ: ປ້ອງກັນ 30mA ໃນພື້ນທີ່ປຽກ (ຫ້ອງທົດລອງ, ຫ້ອງນໍ້າ)

ໂຮງງານອຸດສາຫະກໍາ: ເຄື່ອງປ້ອນມໍເຕີທີ່ມີການຕິດຕາມຄວາມຜິດຂອງຫນ້າດິນ

ສະຖານທີ່ກໍ່ສ້າງ: ການແຈກຢາຍໄຟຟ້າຊົ່ວຄາວທີ່ມີການປົກປ້ອງບຸກຄະລາກອນ

FAQ

Q1: ຄວາມແຕກຕ່າງກັນລະຫວ່າງມາດຕະຖານ MCCB ແລະ MCCB ທີ່ມີການປ້ອງກັນການຮົ່ວໄຫຼແມ່ນຫຍັງ?

A1: A MCCB ມາດຕະຖານພຽງແຕ່ປ້ອງກັນການ overload ແລະວົງຈອນສັ້ນ. DAM1L ເພີ້ມການກວດພົບກະແສໄຟຟ້າທີ່ຕົກຄ້າງ (ການຮົ່ວໄຫຼຂອງແຜ່ນດິນໂລກ)—ການໄຫຼວຽນຂອງກະແສໄຟຟ້າຮົ່ວລົງສູ່ພື້ນດິນ (ເຊັ່ນ: ຜ່ານບຸກຄົນ ຫຼືສນວນທີ່ເສຍຫາຍ), ປ້ອງກັນການຊ໊ອກໄຟຟ້າ ຫຼືໄຟໄໝ້.

Q2: ຂ້ອຍສາມາດໃຊ້ 100A MCCB RCD ສໍາລັບການປົກປ້ອງສ່ວນບຸກຄົນໄດ້ບໍ?

A2: ພຽງແຕ່ຖ້າຕັ້ງເປັນ 30mA. ປະຈຸບັນຈັດອັນດັບ (100A) ກໍານົດຄວາມສາມາດໃນການໂຫຼດ; ການຕັ້ງຄ່າ residual (I△n) ກໍານົດຫນ້າທີ່ຄວາມປອດໄພ. ສໍາລັບການປ້ອງກັນການຊ໊ອກ, I△n ຈະຕ້ອງ ≤30mA, ບໍ່ວ່າຈະເປັນ In.

Q3: ເປັນຫຍັງວົງຈອນ RCD ຕ້ອງການພະລັງງານຫຼາຍເຟດ?

A3: ຖ້າຂັບເຄື່ອນໂດຍພຽງແຕ່ໄລຍະຫນຶ່ງ, ຄວາມລົ້ມເຫຼວຂອງໄລຍະດຽວຈະປິດການປ້ອງກັນການຮົ່ວໄຫຼ. ການອອກແບບຫຼາຍເຟດຂອງ CDADA ຮັບປະກັນ RCD ຍັງຄົງມີການເຄື່ອນໄຫວເຖິງແມ່ນວ່າໃນໄລຍະການສູນເສຍໄລຍະຫຼືແຮງດັນຕ່ໍາ (ຫຼຸດລົງເຖິງ 50V) - ສໍາຄັນຕໍ່ຄວາມປອດໄພຢ່າງຕໍ່ເນື່ອງ.

Q4: ການຮົ່ວໄຫຼ 4P MCCB ເຫມາະສົມກັບລະບົບ TT ຫຼື TN-S ບໍ?

A4: ແມ່ນແລ້ວ—ມັນຖືກອອກແບບມາສໍາລັບລະບົບ TT, TN-S ແລະ IT. ການອອກແບບ 4P ທໍາລາຍທຸກຂັ້ນຕອນແລະເປັນກາງ, ທີ່ຈໍາເປັນສໍາລັບລະບົບ TT ບ່ອນທີ່ເປັນກາງບໍ່ແມ່ນພື້ນຖານທີ່ເຊື່ອຖືໄດ້.

Q5: ເປັນຫຍັງຕ້ອງເລືອກ CDADA ຫຼາຍກວ່າການປະສົມ modular RCD + MCCB?

A5: ຂໍ້ສະເໜີ CDADA DAM1L:

● ຮອຍຕີນນ້ອຍກວ່າ (ປະສົມປະສານກັບສອງອຸປະກອນ)

● ການ​ປະ​ສານ​ງານ​ຮັບ​ປະ​ກັນ (ບໍ່​ມີ​ຄວາມ​ສ່ຽງ​ທີ່​ບໍ່​ກົງ​ກັນ​)

● ລາຄາຕໍ່າກວ່າ & ຄວາມຊັບຊ້ອນຂອງສາຍໄຟ

● ຄວາມຫນ້າເຊື່ອຖືທີ່ສູງຂຶ້ນ (ຫນ່ວຍປະທັບຕາດຽວ)

● ການປັບຕົວຢູ່ໃນສະຖານທີ່ເປັນໄປບໍ່ໄດ້ກັບ RCDs ທີ່ມີຄວາມອ່ອນໄຫວຄົງທີ່
