ຄູ່ມືພາກປະຕິບັດຕໍ່ກັບຕົວຕັດວົງຈອນແບບ molded Case

2026-08-25 0 ຝາກຂໍ້ຄວາມໃຫ້ຂ້ອຍ

MCCB ແມ່ນຫຍັງ?

MCCB —ເຄື່ອງຕັດວົງຈອນ molded case— ເປັນອຸປະກອນປ້ອງກັນແຮງດັນຕ່ໍາທີ່ຈະຕັດການເຊື່ອມຕໍ່ວົງຈອນອັດຕະໂນມັດໃນເວລາທີ່ມັນກວດພົບສະພາບການ overload ຫຼື short-circuit. ບໍ່ຄືກັບຟິວ, ມັນສາມາດຣີເຊັດ ແລະໃຊ້ຄືນໃໝ່ໄດ້ຫຼັງຈາກການເດີນທາງ. ພາຍໃນກໍລະນີ molded, ກົນໄກການເດີນທາງແມ່ເຫຼັກຄວາມຮ້ອນຈັດການກັບສອງວຽກ: ອົງປະກອບຄວາມຮ້ອນຕອບສະຫນອງຕໍ່ການ overload ແບບຍືນຍົງ, ໃນຂະນະທີ່ອົງປະກອບແມ່ເຫຼັກ reacts ທັນທີກັບຄວາມຜິດຂອງວົງຈອນສັ້ນ. ຜົນໄດ້ຮັບແມ່ນການປົກປ້ອງທີ່ກົງກັບວິທີທີ່ການໂຫຼດໄຟຟ້າທີ່ແທ້ຈິງປະຕິບັດ.

ເມື່ອໃດທີ່ຈະເລືອກ MCCB: ເຄື່ອງປ້ອນເຂົ້າຕົ້ນຕໍ, ແຜງກະຈາຍສາມເຟດ, ວົງຈອນມໍເຕີຂະຫນາດໃຫຍ່, ຫຼືຈຸດໃດກໍ່ຕາມທີ່ກະແສໄຟຟ້າວົງຈອນສັ້ນທີ່ຄາດວ່າຈະມີເກີນສິ່ງທີ່ MCB ສາມາດລົບກວນໄດ້.

ເມື່ອ MCB ພຽງພໍ: ວົງຈອນຍ່ອຍສຸດທ້າຍທີ່ມີການໂຫຼດເລັກນ້ອຍແລະລະດັບຄວາມຜິດຕ່ໍາ - ກະດານທີ່ຢູ່ອາໄສ, ແສງສະຫວ່າງແລະວົງຈອນເຕົ້າຮັບ.

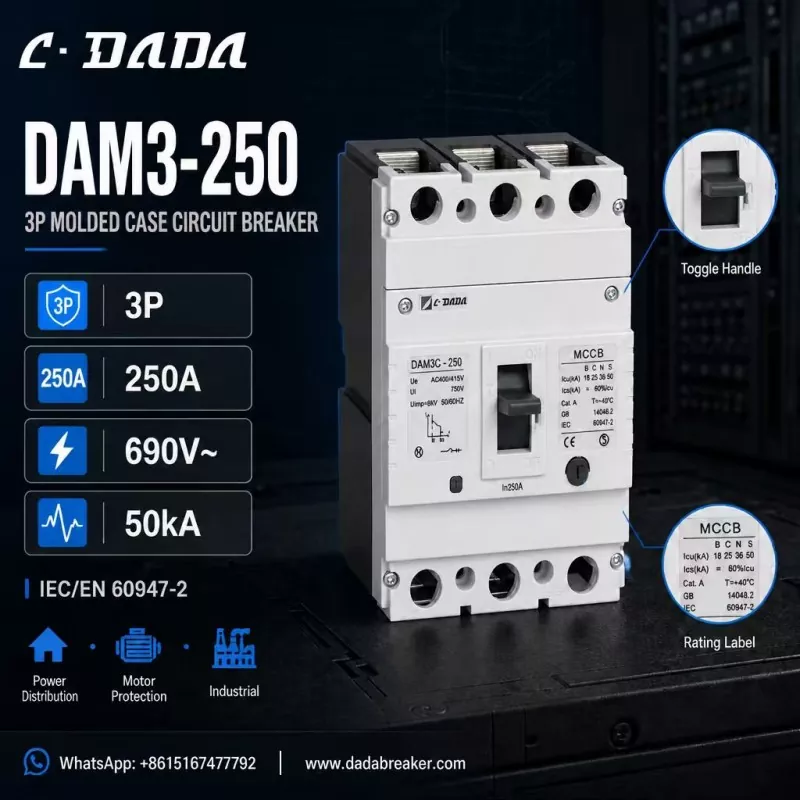

250A three-pole MCCB

ວິທີການເລືອກ MCCB ທີ່ຖືກຕ້ອງ

ອັນດັບປັດຈຸບັນ (ໃນ)

1. — ຈັບຄູ່ການໂຫຼດຢ່າງຕໍ່ເນື່ອງ, ແລະອະນຸຍາດໃຫ້ headroom ສໍາລັບກະແສເລີ່ມຕົ້ນຂອງມໍເຕີ.

ຄວາມອາດສາມາດແຕກ (Icu / Ics)

2. — ຕ້ອງສູງກວ່າກະແສໄຟຟ້າລັດວົງຈອນທີ່ຄາດໄວ້ຢູ່ຈຸດຕິດຕັ້ງ. ລະດັບຄວາມຜິດສູງກວ່າ, Icu ທີ່ທ່ານຕ້ອງການ.

ເສົາ

3. — 3P ສໍາລັບລະບົບສາມເຟດ, 4P ບ່ອນທີ່ເປັນກາງຍັງຕ້ອງການຕັດການເຊື່ອມຕໍ່.

ການຈັດອັນດັບແຮງດັນ

4. — ກວດສອບແຮງດັນປະຕິບັດການຈັດອັນດັບ (Ue), ແຮງດັນ insulation (Ui) ແລະ impulse ທົນ (Uimp) ຕໍ່ລະບົບ.

ມາດຕະຖານແລະການຢັ້ງຢືນ

5. — ການປະຕິບັດຕາມ IEC/EN 60947-2 ແລະເຄື່ອງໝາຍ CE ແມ່ນພື້ນຖານສໍາລັບໂຄງການສາກົນ.

ຄໍາຮ້ອງສະຫມັກ

6. — ການປ້ອງກັນມໍເຕີ, ການແຜ່ກະຈາຍພະລັງງານແລະການຕິດຕັ້ງອຸດສາຫະກໍາອາດຈະຮຽກຮ້ອງໃຫ້ມີການຈັດອັນດັບກອບແລະລັກສະນະການເດີນທາງທີ່ແຕກຕ່າງກັນ.

250A MCCB ທີ່ຖືກກໍານົດໄວ້ດີເບິ່ງຄືວ່າ:

ເພື່ອເຮັດໃຫ້ສີມັງ, ພິຈາລະນາ DAM3-250 ຈາກ C·DADA Electric — ເປັນ 250A ສາມເສົາ MCCB ທີ່ສະແດງໃຫ້ເຫັນສິ່ງທີ່ຈະຊອກຫາຢູ່ໃນອຸປະກອນປະເພດນີ້:

ການຕັ້ງຄ່າ 3P

● ມີ 250A rating ປະຈຸບັນ (In), ເຫມາະສໍາລັບກະດານກະຈາຍສາມເຟດ

ລະດັບແຮງດັນ:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

ຄວາມອາດສາມາດທໍາລາຍເຖິງ 50kA

● — Icu ຂອງ 18 / 25 / 36 / 50 kA ທົ່ວ B / C / N / S variants, ດັ່ງນັ້ນຜູ້ຕິດຕັ້ງສາມາດຈັບຄູ່ລະດັບຄວາມຜິດໃນຈຸດຕ່າງໆຂອງເຄືອຂ່າຍ.

ການປະຕິບັດຕາມ IEC/EN 60947-2 ແລະ GB 14048.2

● ໝາຍ CE, ມີດ້າມຈັບເປີດ/ປິດທີ່ຊັດເຈນເພື່ອສະແດງສະຖານະການເຮັດວຽກທີ່ເຫັນໄດ້

●ສ້າງສໍາລັບການກະຈາຍພະລັງງານ, ການປ້ອງກັນມໍເຕີແລະການນໍາໃຊ້ອຸດສາຫະກໍາ

ເຫດຜົນທາງຫລັງຂອງສະເປັກນີ້: ກອບ 250A, 3-pole ທີ່ມີຄວາມອາດສາມາດທໍາລາຍຊັ້ນ 50kA ກວມເອົາຄວາມຕ້ອງການຂອງຜູ້ສ້າງກະດານແລະຜູ້ຮັບເຫມົາສ່ວນໃຫຍ່ - ຈາກກະດານແຈກຢາຍຕົ້ນຕໍໄປສູ່ວົງຈອນເຄື່ອງປ້ອນມໍເຕີ - ໃນຂະນະທີ່ Icu ຫຼາຍໆຕົວຊ່ວຍໃຫ້ທ່ານມີຄ່າໃຊ້ຈ່າຍທີ່ເຫມາະສົມກັບລະດັບຄວາມຜິດທີ່ແທ້ຈິງ.

ແນະນຳການເລືອກ

● ສໍາລັບວົງຈອນສຸດທ້າຍເຖິງ ~125A ທີ່ມີລະດັບຄວາມຜິດຕໍ່າ, MCB ແມ່ນທາງເລືອກທີ່ປະຫຍັດ.

● ສໍາລັບການແຜ່ກະຈາຍຕົ້ນຕໍ, ການປ້ອງກັນມໍເຕີແລະ switchgear ອຸດສາຫະກໍາ, ເລືອກ MCCB ທີ່ມີຄວາມສາມາດໃນການທໍາລາຍທີ່ເກີນຄວາມຄາດຫວັງຂອງກະແສໄຟຟ້າສັ້ນຂອງການຕິດຕັ້ງ.

●ເມື່ອສົງໃສ, ຂະຫນາດຫນຶ່ງຫ້ອງຮຽນຂຶ້ນກັບຄວາມອາດສາມາດ breaking: ຄວາມແຕກຕ່າງຂອງຄ່າໃຊ້ຈ່າຍແມ່ນຫນ້ອຍ, ໃນຂະນະທີ່ຂອບການປົກປ້ອງສາມາດເປັນຄວາມແຕກຕ່າງລະຫວ່າງຄວາມຜິດເລັກນ້ອຍແລະການ outage ທີ່ສໍາຄັນ.

ຄຳຖາມທີ່ມັກຖາມເລື້ອຍໆ

ຖາມ: MCCB ແມ່ນຫຍັງ?

A: Aເຄື່ອງຕັດວົງຈອນ molded caseເປັນອຸປະກອນປ້ອງກັນແຮງດັນຕໍ່າທີ່ສາມາດຕັ້ງຄືນໃໝ່ໄດ້ ເຊິ່ງຕັດການເຊື່ອມຕໍ່ວົງຈອນເກີນການໂຫຼດ ຫຼື ວົງຈອນສັ້ນ, ອອກແບບມາສຳລັບກະແສໄຟຟ້າ ແລະ ລະດັບຄວາມຜິດຫຼາຍກວ່າເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ.

ຖາມ: Icu ຫມາຍຄວາມວ່າແນວໃດໃນ MCCB?

A: Icu ແມ່ນຄວາມສາມາດໃນການຕັດວົງຈອນສັ້ນທີ່ສຸດ - ຄວາມຜິດສູງສຸດໃນປະຈຸບັນ breaker ສາມາດລົບກວນໄດ້. Ics ແມ່ນຄວາມສາມາດໃນການທໍາລາຍການບໍລິການ, ລະດັບທີ່ມັນສາມາດຂັດຂວາງເລື້ອຍໆແລະຍັງຄົງປະຕິບັດໄດ້.

ຖາມ: ຂ້ອຍຈະເລືອກຄວາມສາມາດແຕກຫັກສໍາລັບ MCCB ຂອງຂ້ອຍໄດ້ແນວໃດ?

A: ເລືອກ Icu rating ສູງກວ່າກະແສໄຟຟ້າສັ້ນທີ່ຄາດວ່າຈະຢູ່ໃນຈຸດຕິດຕັ້ງ. ກະດານແຈກຢາຍທີ່ມີຄວາມຈຸສູງຫຼືເຄື່ອງປ້ອນອຸດສາຫະກໍາຍາວໂດຍປົກກະຕິຕ້ອງການອຸປະກອນຊັ້ນຮຽນ 36-50kA.

Q: DAM3-250 MCCB ແມ່ນຫຍັງ?

A: DAM3-250 ແມ່ນເຄື່ອງຕັດວົງຈອນ 3-pole molded case 250A ຈາກ C·DADA Electric, ປະເມີນເຖິງ 690V ທີ່ມີຄວາມຈຸເຖິງ 50kA, ສໍາລັບການກະຈາຍພະລັງງານ, ການປ້ອງກັນມໍເຕີແລະການນໍາໃຊ້ອຸດສາຫະກໍາ.
